FT61FC35-TRB

FT61FC35-TRB微控制器芯片产品简介：

FMD(辉芒微)FT61FC3X是一款精简指令集的A/D型8位单片机，其内部集成了一个RAM数据存储器和一个非易失型数据EEPROM存储器。在模拟特性方面，该芯片内部集成了一个多通道12位的A/D转换器，以及多个定时器模块，可以提供定时、计数和PWM功能。内部看门狗、低电压复位、低电压检测功能保证了系统可靠地运行。同时提供丰富的时钟选项，包括内部快时钟、内部慢时钟、外部晶振时钟和外部输入时钟，以便用户灵活使用，此外该单片机包括丰富的IO资源，使该系列单片机可以广泛应用于各种产品。

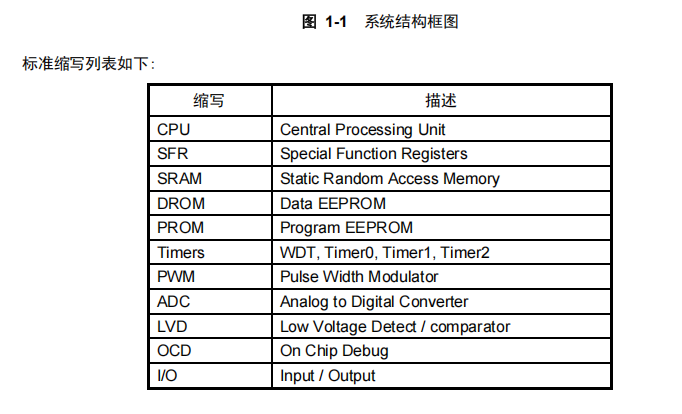

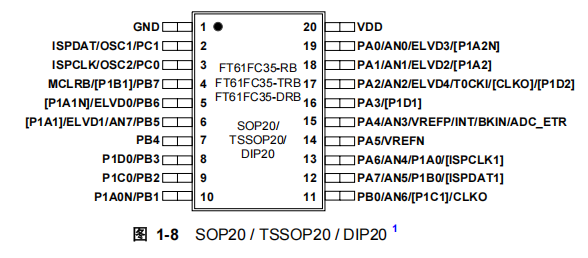

封装系列：DFN8, SOP8, MSOP10, SOP14, SOP16, DIP20, QFN20, SOP20, TSSOP20

FT61FC35-TRB微控制器芯片应用领域：

电子测量仪器、环境监控、家电控制等等。

CPU特性：

工作电压：1.9V~5.5V

工作温度范围：-40℃~85℃

RISC架构，只需学习37条指令

除了分支跳转，所有指令均为单周期

可选的指令周期：2T/4T

最小指令周期为125ns(VDD > 2.7V)

存储架构

程序存储器: 3K x 14bits

数据RAM: 256 x 8bits

数据EEPROM: 128 x 8bits

8层硬件堆栈

低功耗模式SLEEP

系统时钟可选择保持运行或关闭

外设特性：

时钟源

13.5M/16M高速高精度HIRC

32K低速低功耗LIRC

晶体振荡器和外部时钟输入

晶体时钟缺失检测

18个双向IO

定时器

1 x 8bit基本Timer0

1 x 16bit Timer2, 带4位预分频和4位后分频，支持带死区的互补PWM

1 x 12bit Timer1, 时钟源可选

带7位后分频的16位看门狗，时钟源可选

上电复位延时计数器

8个外部通道和3个内部参考电压通道的12位ADC

低电压复位LVR: 2.5V/2.8V/3.1V/3.6V/4.1V

低电压检测LVD: 2.7V/3.0V/3.3V/3.6/4.0V或者外部输入电压

支持ISP和在线调试OCD

1、ISPCLK引脚 (PA6和 PC0) 在 BOOT复位期间 (约4~8ms) 将自动使能内部下拉(约1kΩ)，用户须评估对应用的影响。

2、SOP8: PB3 和 PC0 共同打线到 pin-3，PA1 和 PA4 共同打线到 pin-6。如果需要将 PB3 和 PC0 同时设置为输出，则需满足 PORTB3 = PORTC0，另外上拉/下拉的设置也不能与输出值相反，PA1 和 PA4 同理。此外，因 PC0 (ISPCLK)为烧录调试时钟脚，而 PB3 和 PC0 打线在一起，因此在芯片复位后的 20ms 内，禁止将 PB3 设置成输出，以免影响烧录调试功能。

3、 封装时已将 PA3 和 PA5 打线到 GND，因此禁止将其设置成输出高或使能上拉。

4、 DFN8: 底部裸露的焊垫与 GND 连在一起。PB5 和 PC0 共同打线到 pin-3，PA4 和 PA6 共同打线到 pin-7。如果需要将

PB5 和 PC0 同时设置为输出，则需满足 PORTB5 = PORTC0，另外上拉/下拉的设置也不能与输出值相反，PA4 和 PA6

同理。此外，因 PC0 (ISPCLK)为烧录调试时钟脚，而 PB5 和 PC0 打线在一起，因此在芯片复位后的 20ms 内，禁止将PB5 设置成输出，以免影响烧录调试功能。
