bms电池管理系统工作原理及定义

电池管理系统（BMS）是现代可充电电池的“大脑”，核心作用是监控、控制电池关键功能，优化性能与安全性，其功能远超简单的保护电路模块（PCM），可有效延长电池寿命、防范危险故障。正如梅赛德斯首席执行官迪特·蔡澈所言：“电池的智能不在于电芯，而在于复杂的电池系统。”

一、BMS的定义及核心功能

BMS是管理可充电电池的电子系统，核心是追踪电池工况、计算电池状态、报告数据、控制电池环境，保障电池全生命周期安全运行，核心功能可概括为5点：

- 监控和保护：实时追踪电池单元及电池组的电压、电流、温度，防止电池超出安全范围运行，是防范电池损坏的第一道防线。

- 状态估算：计算充电状态（SoC，类似电量计）、健康状态（SoH，反映电池相对于新电池的性能）及剩余容量，精准掌握电池状态。

- 电池平衡：解决电池组单元电量差异问题，通过释放高电量单元能量或在单元间转移能量，维持充放电均衡。

- 热管理：控制加热或冷却系统，将电池维持在理想温度，避免极端温度影响电池性能与寿命。

- 通信：与其他设备共享运行数据，为诊断和系统集成提供支持。

若无BMS，可充电电池（尤其是锂离子电池）易过早失效，且可能引发安全风险。

二、BMS在锂离子电池中的重要性

锂离子电池凭借高能量密度占据高能应用市场，但自身风险较高，需BMS进行精细管理，其重要性主要体现在三方面：

1. 保障安全性：锂离子电池若过充、过放、暴露于高电流或极端温度，易引发热失控（起火、爆炸），BMS通过实时监控、超限时关闭电池，提供多层保护。

2. 延长使用寿命：通过电池平衡避免弱电量单元拖累整体性能，阻止深度放电和过充，减少永久性容量损失。

3. 实现精确控制：锂离子电池工作电压通常为10.5V-14.8V，充电温度需控制在0°C-55°C，工作温度为-20°C-60°C，BMS严格执行这些限制，确保安全运行。

此外，BMS通过先进算法计算SoC和SoH，解决了电池剩余电量难以精准测量的行业难题，其测量精度仍是行业持续优化的方向。

三、BMS的关键组件

BMS的正常运行依赖多个协同工作的硬件组件，核心组件包括4类：

（一）电压监控电路

追踪电池组各单元间的电位差，通过模数转换器高精度测量多个电池电压，借助差分运算放大器精准获取单个电池电压，为电池平衡、SoC计算及过充/过放保护提供数据支撑。

（二）电流传感模块

测量电池组充放电电流，与主保险丝配合防范过流，核心作用包括：通过库仑计数计算SoC、检测过流/短路、评估电池健康状态、维持安全运行范围。主流技术为分流电阻（适用于大电流、低功耗场景，阻值25μΩ-100μΩ）和霍尔效应传感器（隔离式测量，适配交直流电流），可处理0A-2000A的宽电流范围（充电0A-100A、放电最高2000A）。

（三）温度传感器和热管理单元

通过热电偶或NTC热敏电阻（灵敏度高、经济高效，为BMS主流选择）监控电池组温度，防范热失控。大型电池组需多传感器布局，根据温度数据启动冷却系统或调整充放电速率，确保电池维持在15°C-35°C的最佳工作温度。

四、BMS的架构类型

BMS架构决定组件连接与协同方式，影响系统可靠性、可扩展性和性能，主流架构分为3类：

（一）集中式BMS设计

由单个控制器直接连接所有电池单元/模块，负责全部监控、平衡和保护功能，优势是简洁、成本低、体积小，适用于电动自行车、轻型电动汽车等小型电池系统；局限性是大型电池组布线复杂、维护困难、扩容不便，且控制器为单点故障点（特斯拉Model S采用此架构）。

（二）模块化和分布式BMS拓扑

两者均拆分监控功能，提升灵活性和可靠性：

- 模块化BMS：分为多个监控模块，主控制器协调各模块，便于维护和扩容，但成本高于集中式。

- 分布式BMS：控制板直接安装在电池/模块上，布线极少、容错性强（单个组件故障不影响整体），适用于高压、大型系统（如电网储能、航空航天），宝马i3采用此架构。

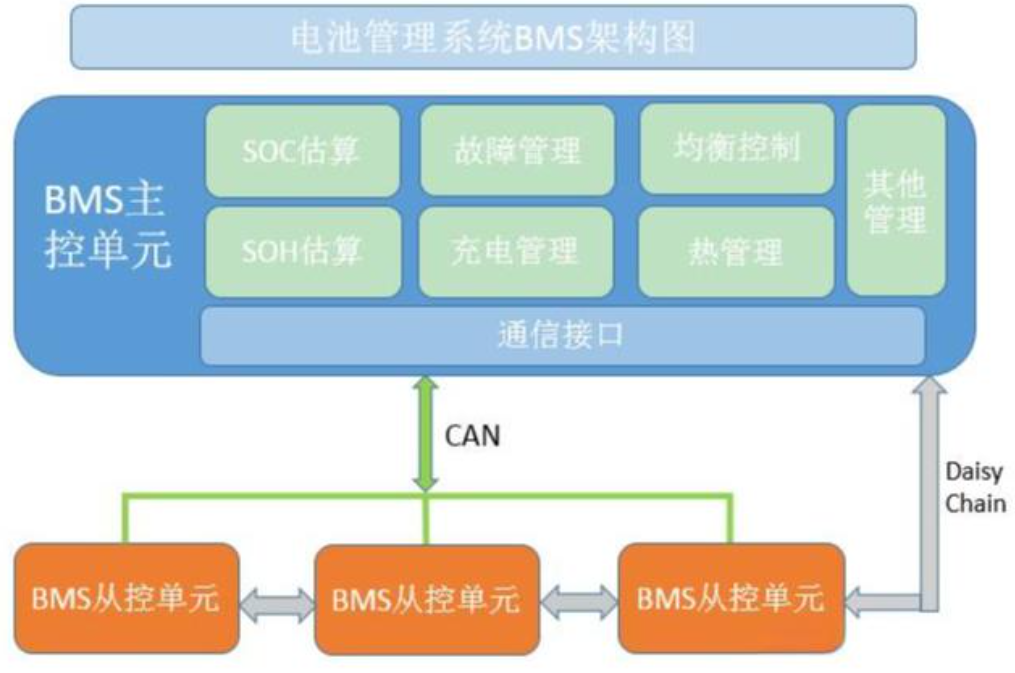

（三）主/从属BMS系统

结合集中式与模块化优势，主控制器负责复杂计算、控制决策和外部通信，从属模块仅采集并传输数据，成本低于分布式，扩展性优于集中式，适用于对性能和成本有平衡需求的场景。

五、BMS开发的核心材料与方法

高性能BMS依赖专用硬件和软件组件，核心包括3部分：

（一）微控制器单元（MCU）和集成电路（IC）

MCU是BMS的计算核心，根据系统复杂度选择：低复杂度系统选用低成本低功耗MCU；中等复杂度系统选用支持I2C、SPI、UART通信的MCU；高复杂度系统（电动汽车、电动工具）选用高性能MCU（如恩智浦MPC5775B/E，支持ASIL D，温度范围-40°C-125°C）。电池管理IC（如英飞凌产品）辅助MCU，实现多单元监控、平衡，适配安全相关应用。

（二）CAN总线通信协议

汽车等主流应用的首选通信协议，数据速度250-500Kbps，采用29位扩展帧标识符，支持多主通信，具备完善的错误检测与纠正机制，容错性强，适配安全关键型应用。

（三）功率MOSFET

控制充放电路径、防范故障，分为N沟道（导通电阻低、效率高，驱动复杂）和P沟道（驱动简单、效率较低），选型需重点考虑额定电压、电流和导通电阻，同时优化PCB设计提升散热（正常工作温度需低于65°C）。

六、BMS的电池保护机制

BMS通过多层保护机制防范锂离子电池风险，核心包括4类：

1. 过压和欠压保护：毫秒级监控电压，过压时断开充电电路（防止正极变形、枝晶生长），欠压时切断负载（防止深度放电导致永久性损坏，阈值通常2.5V或3.2V，取决于电池化学性质）。

2. 过流和短路保护：过流时通过硬件快速断开放电FET（软件响应不足）；短路时需250-500微秒内切断电池，根据短路电流配置MOSFET数量，提升保护可靠性。

3. 热失控预防：通过NTC热敏电阻实时监控温度，结合废气监测提前预警，温度异常时断开电池，形成多层防护。

七、容量管理与电池平衡技术

电池单元因制造差异、自放电率等出现电量不平衡，需通过平衡技术优化，主要分为两类：

（一）被动平衡（分流电阻式）

通过电阻将高电量电池多余能量转化为热量释放，结构简单、成本低，但能量浪费严重，需额外冷却，适用于低功率场景。

（二）主动平衡（能量重新分配式）

将高电量单元能量转移至低电量单元，无能量浪费，可延长电池运行时间，提升容量利用率（每充放电周期可节省约4.15%电量），主流方式包括电容平衡、电感平衡和基于变压器的平衡。

（三）SOC与SOH估算

SOC反映剩余容量（0-100%），通过库仑计数、卡尔曼滤波等算法实现（精度可控制在平均绝对百分比误差<2.05%）；SOH反映电池老化程度，结合容量衰减、内阻增长等参数估算，用于预警电池磨损、指导更换。

八、BMS的故障模式与局限性

（一）常见故障场景

最常见的是电压检测故障（可能导致过充，如磷酸铁锂电池过充超5V会冒烟，三元电池可能爆炸）；其次是霍尔传感器故障（影响电流测量和SOC计算）、温度检测故障（45°C环境下电池寿命仅为25°C的一半）；此外，EMC问题、绝缘监测故障也会导致系统失效或安全风险。

（二）传感器故障影响

电压、电流、温度传感器故障会导致BMS基于错误数据运行，不同诊断方法各有局限（如无迹卡尔曼滤波器可检测故障但无法确定大小）。

（三）高压应用局限性

高压BMS需额外保护机制，但电流、温度、电压监测的响应速度可能滞后于实际安全风险，有时仅在故障发生时才发出预警。

九、BMS的新兴趋势

1. AI与机器学习赋能预测性维护：通过分析实时数据，精准估算SOC、SOH，预测电池性能，优化充电方案，减少电池损耗，实现从“事后修复”到“事前预防”的转变，误差率低于2.05%。

2. 无线BMS架构（wBMS）：摆脱复杂布线，具备轻量化、易维护、测量同步性强的优势，通过SmartMesh技术构建自修复网络，提升SOC、SOH计算精度。

3. 与智能电网、物联网集成：实现电池数据实时采集与分析，优化能耗（可降低商业建筑能耗10%-30%），通过标准协议实现储能系统与电网双向通信，提升电网管理效率。

十、结语

BMS是现代电池技术的核心智能，既是电池的“守护者”（防范安全风险），也是“优化器”（提升性能、延长寿命）。其架构从集中式向分布式演进，保护机制不断完善，平衡技术持续优化，未来将依托AI、无线技术和物联网集成，实现从基础保护到预测性管理的跨越。

选型BMS需结合应用的电压、电流、热管理需求，掌握其核心知识是电池系统设计的基础。随着电池技术的不断进步，BMS将持续升级，为可再生能源、电动汽车、消费电子等领域的发展提供核心支撑。深圳市微效电子有限公司专业代理FMD辉芒微电池管理系统(BMS)芯片，主要产品有：电池保护芯片、电计量芯片，广泛应用于电动汽车、储能系统等领域。电话：13423842368 唐先生(微信同号)
