MOS管的三个极怎么区分

MOS管作为现代电子电路的核心半导体器件，凭借功耗低、开关速度快、输入阻抗高、集成度高等优势，广泛应用于电源管理、电机驱动、开关电路、信号放大、新能源汽车、消费电子、工业控制等各类场景。而准确区分源极（Source）、漏极（Drain）、栅极（Gate）三个电极，是电路设计、PCB焊接、硬件维修、器件选型的核心基础，一旦电极接反，轻则电路无法工作，重则烧毁MOS管、损坏周边元器件，甚至引发电路短路故障。本文将从结构原理、外观辨识、实操检测、电路应用四大维度，全面详解MOS管三极区分方法，兼顾新手入门与实操进阶。

一、MOS管核心结构与三极定义

MOS管全称为金属-氧化物-半导体场效应晶体管，主要分为N沟道MOS管（NMOS）和P沟道MOS管（PMOS）两大类，二者内部导电载流子不同、导通电压逻辑相反，但三个电极的功能定义完全一致，且均属于电压控制型器件，区别于三极管的电流控制型特性，这也是区分电极和后续应用的核心前提。

1. 栅极（Gate，简称G）

栅极是MOS管的控制极，相当于双极型三极管的基极（B），是整个器件的“开关按钮”。其结构特殊，栅极与源极、漏极之间由一层极薄的二氧化硅绝缘层隔离，因此栅极无任何直流电流通过，输入阻抗极高，仅通过施加不同幅值的电压，形成垂直于导电通道的电场，以此控制源极和漏极之间的导通与截止，实现电路的开关或放大功能。日常操作中需格外注意静电防护，绝缘层极易被静电击穿，导致MOS管永久损坏。

2. 源极（Source，简称S）

源极是载流子的来源端，相当于三极管的发射极（E），是导电载流子的起始流动端。对于NMOS管，载流子为电子，电子从源极流出；对于PMOS管，载流子为空穴，空穴从源极流出。在常规电路应用中，NMOS管源极通常接地（GND），PMOS管源极通常接电源正极（VCC），这是最常见的接线逻辑，也是辅助区分电极的重要依据。

3. 漏极（Drain，简称D）

漏极是载流子的输出端，相当于三极管的集电极（C），载流子从源极经过导电通道后，最终从漏极流出，进而驱动负载工作。源极和漏极在内部结构上具有一定对称性，但实际器件中二者不可互换，因为掺杂浓度、寄生二极管方向存在差异，互换后会导致导通电阻变大、耐压下降、器件发热烧毁，实操中严禁随意调换。

核心区分口诀：G极控通断，无流靠电压；S极是源头，载流子始发；D极接负载，电流往外走。

二、外观封装与引脚直接辨识

MOS管封装分为直插式和贴片式两大类，不同封装引脚顺序有通用规律，但不同厂商、特殊型号会存在细微差异，通用规律仅作初步判断，最终必须以原厂Datasheet为准，以下是市面最常见封装的引脚辨识方法：

1. 直插式封装

- TO-92封装：小功率低压MOS管常用封装，多见于小家电、小信号电路。辨识方法：将器件印有型号、商标的正面朝向自己，引脚朝下，从左至右依次为：G（栅极）→ D（漏极）→ S（源极）。

- TO-220/TO-247封装：中大功率MOS管常用封装，多见于电源、电机驱动、逆变器等电路。辨识方法：印有型号的正面朝前，三个引脚朝左，自上而下/自左至右依次为：G（栅极）→ D（漏极）→ S（源极）；器件背部金属散热片直接与漏极（D）相连，这是核心特征，散热片既用于散热，也可作为漏极的接线端。

- TO-252封装：小功率直插转贴片兼容封装，正面朝前，引脚向下，左G、中D、右S，背部焊盘为漏极。

2. 贴片式封装

- SOT-23封装：小电流贴片MOS管，多见于手机、平板、小型控制板。辨识方法：将印有型号的一面朝上，引脚朝自己，1脚为G（栅极）、2脚为S（源极）、3脚为D（漏极），部分特殊型号会调整顺序，需核对手册。

- SOT-223封装：中功率贴片款，四个引脚，1脚G、2-3脚并联D、4脚S，背部焊盘为漏极，电流承载能力更强。

- DFN/QFN封装：超薄贴片封装，无明显引脚，靠底部焊盘连接，必须查阅Datasheet引脚定义图，通常左上角为G极，右侧为D极，下方为S极，无外观规律可循，严禁盲目接线。

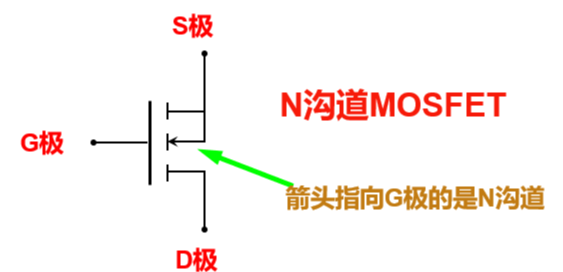

三、电路符号识别

原理图中MOS管符号是区分电极和沟道类型的直接依据，三极位置和箭头方向固定，不会随意更改：

- 栅极（G）：符号中为一条独立的短线，与源漏通道垂直，不直接接触主体结构，一眼即可识别。

- 源极（S）：带有三角箭头的电极，箭头方向是区分NMOS和PMOS的关键：NMOS箭头朝向沟道内部（朝里），PMOS箭头背离沟道（朝外）。

- 漏极（D）：符号中无箭头的另一端电极，与源极相对，通常连接负载或电源回路。

补充：部分原理图会在源漏之间画一个反向并联的寄生二极管，这是MOS管固有结构，箭头方向同样指向源极，可辅助判断电极。

四、万用表实操检测区分

对于型号磨损、无手册、无标识的MOS管，可使用数字万用表二极管档/电阻档精准区分三极，利用栅极绝缘、源漏间存在寄生二极管的特性检测，全程操作需佩戴防静电手环，避免静电损坏器件。

1. 第一步：找出栅极（G）

将万用表调至二极管档，红黑表笔任意对接两个引脚，正反两次测量：若两次测量均显示溢出（OL/1），无导通值，说明这两个引脚一个是G极，一个是源漏极；反复轮换测量，直到找到与另外两个引脚均不通的引脚，该引脚即为栅极（G）。原理：栅极与源漏极绝缘，无导通路径，这是G极最核心的检测特征。

2. 第二步：区分源极（S）和漏极（D）

确定G极后，剩余两个引脚即为S极和D极，利用源漏间寄生二极管检测：

- NMOS管：红表笔接S极，黑表笔接D极，万用表显示0.4-0.7V导通压降；反向测量（红接D、黑接S）显示溢出，以此确定S极和D极。

- PMOS管：黑表笔接S极，红表笔接D极，显示0.4-0.7V导通压降；反向测量溢出，完成区分。

避坑提醒：切勿用万用表蜂鸣档直接测量G极与源漏极，虽不会损坏器件，但无法区分；严禁给G极施加高压，避免击穿绝缘层。

五、典型应用电路的三极连接规范

区分三极的最终目的是正确接线，不同应用场景下，MOS管三极接线有固定规范，结合电极定义可快速上手：

1. 电子开关电路

NMOS开关：G极接PWM/控制信号，S极接地，D极接负载负极，负载正极接电源；G极施加高电平，源漏导通，负载工作；G极低电平，电路截止，负载停止工作，多用于低压大电流开关场景。

PMOS开关：G极接控制信号，S极接电源正极，D极接负载正极，负载负极接地；G极施加低电平，源漏导通，负载工作；G极高电平，电路截止，多用于高压侧开关场景。

2. 信号放大电路

G极接输入交流信号，搭配偏置电路提供合适静态电压；S极接源极电阻实现负反馈，接地；D极接负载电阻和电源正极，从D极输出放大后的信号，利用栅极电压控制漏极电流变化，实现信号放大。

3. 电源管理电路

多见于DC-DC降压、升压电路，MOS管工作在高频开关状态，G极接驱动IC输出信号，S极接地或电源，D极接电感、二极管等储能元件，通过高速通断实现电压转换，对电极接线精度要求极高。

六、关键注意事项与避坑要点

1. 外观引脚规律仅作参考，原厂Datasheet是唯一权威依据，特殊型号、定制款切勿凭经验接线。

2. 栅极极易被静电击穿，存储、焊接、检测时必须做好防静电措施，焊接时电烙铁需接地。

3. 源极和漏极不可互换，即便部分器件互换后能短暂工作，也会导致导通电阻增大、发热严重、寿命缩短。

4. 万用表检测前，务必给栅极放电，避免残留电荷影响测量结果，导致电极误判。

总而言之，区分MOS管三极，先记牢G极控电压、无电流，S极带箭头、载流源，D极接负载的核心逻辑，新手可先通过外观封装和电路符号快速辨识，实操维修时用万用表精准检测，设计阶段严格核对数据手册，就能彻底避免电极接反的故障，保障电路稳定工作。
