一、核心定义

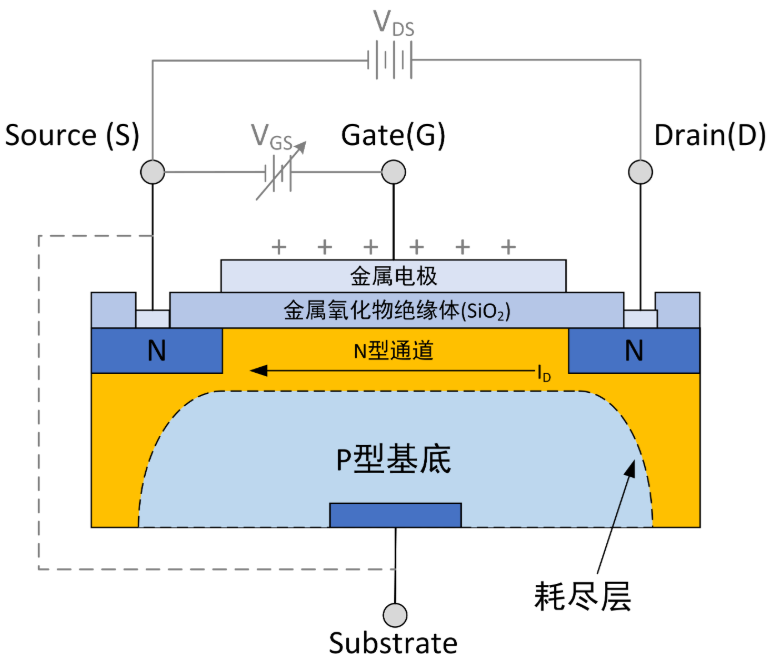

金属‑氧化物‑半导体场效应晶体管(MOSFET)于 1960 年由贝尔实验室发明,是电压驱动型半导体核心器件,通过栅源电压(Vgs)控制漏源间导电沟道,实现电流通断与调节,广泛用于模拟 / 数字电路。按功率承载能力分为两大类:普通 MOSFET(信号 MOSFET)
面向低压、小电流、小功率场景,以平面结构为主,用于信号开关、逻辑控制、小信号放大,追求低成本、小体积、易驱动。
功率 MOSFET
面向高压、大电流、大功率场景,采用垂直导电结构,专注能量转换与大功率负载控制,追求低损耗、高可靠、强散热。
二、核心区别汇总
1. 结构设计
维度 | | |
|---|
| 垂直结构(DMOS/VMOS/ 沟槽),电流垂直流过芯片 | |
| | |
| | |
| TO-220/D2PAK 等大功率封装,带专用散热通道 | |
2. 核心电气参数
3. 工作特性
4. 典型应用场景
功率 MOSFET
开关电源(AC-DC/DC-DC)、电机驱动、光伏逆变器、车载电子、大功率负载开关、新能源储能系统。
普通 MOSFET
数字逻辑开关、单片机 GPIO 控制、小信号放大、低压传感器切换、小型家电 / 消费电子轻载控制。
三、关键技术拓展(补充核心知识点)
寄生体二极管
仅功率 MOSFET 自带,是电机、继电器等感性负载续流的核心保护元件,可吸收反向电动势,防止器件击穿。
栅极电荷与驱动
功率 MOSFET 栅极寄生电容大,驱动本质是电容快速充放电,需驱动芯片提供瞬时大电流,否则开关速度变慢、损耗剧增。
并联使用
功率 MOSFET 导通电阻具有正温度系数,多管并联可自动均流,适合超大电流场景;普通 MOS 不具备此特性。
高频优势
二者均优于 BJT,但功率 MOSFET 更适合高频大功率(最高 500kHz),普通 MOS 多用于高频小信号场景。
四、市场趋势与技术方向
功率 MOSFET
向更低导通电阻、更高耐压、更小封装、更高频率、车规 / 工业级升级,碳化硅(SiC)MOSFET 成为高压高频新方向。
普通 MOSFET
国产替代
国内厂商在中低压功率 MOS 与信号 MOS 领域已实现全面替代,高压 / 车规级持续突破。
五、选型原则与总结
1. 选型核心原则
低压小电流、信号控制
→ 选普通 MOSFET:成本低、易驱动、体积小。
高压大电流、能量转换
→ 选功率 MOSFET:低损耗、高可靠、可散热可并联。
2. 总结
普通 MOSFET 与功率 MOSFET 同源同原理,差异源于功率定位:普通 MOS:小而灵,主打信号级控制;
功率 MOS:强而稳,主打功率级转换。
二者在结构、参数、特性上高度分化,不可互相替代,是电子系统中 “信号链路” 与 “功率链路” 的核心支撑器件。
