DC/DC电源指能够将直流电压转换为另一直流电压的电源模块。依照该定义，LDO（低压差线性稳压器）也应归属于DC/DC电源类别。然而在实际应用中，一般将采用开关切换方式实现的直流变换电路称为DC/DC电源。
一、工作原理
理解DC/DC电源的工作原理，需掌握一项基本定律与三种开关电源拓扑（其基本原理并不复杂）。
1、电感电压伏秒平衡定律
当功率变换器处于输入、负载及控制信号均固定的状态时，称其工作于稳态。此时，电感上的电压满足伏秒平衡定律：在一个完整周期内，加在电感两端的正向电压与时间的乘积（伏秒积）等于反向电压与时间的乘积。
若觉上述表述抽象，可结合公式进一步理解：

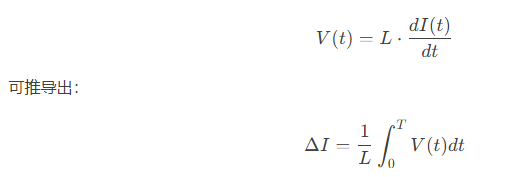

电感的基本方程为：
在稳态下，电感电流变化量在一个周期内为零，因此电压波形在周期内的积分为零，即伏秒积平衡。
补充说明：
电压突然施加于电感时，电流逐渐上升，电感量越大电流变化越慢；
电感电流突然中断时，会产生瞬时高压，电感量越大电压越高；
电容的基本方程为：(t) = C \cdot \frac{dV(t)}{dt} ]
流经电容的电流越大，电压变化越快，电容量越大则电压变化越慢。
2、开关电源的三种基本拓扑

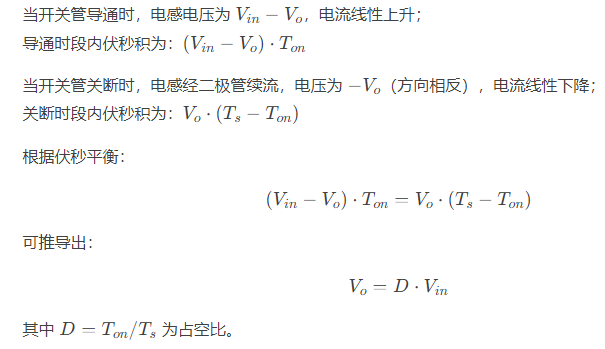

BUCK降压电路
电路结构所示（略）。

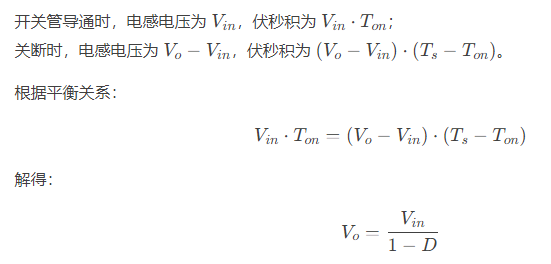

BOOST升压电路

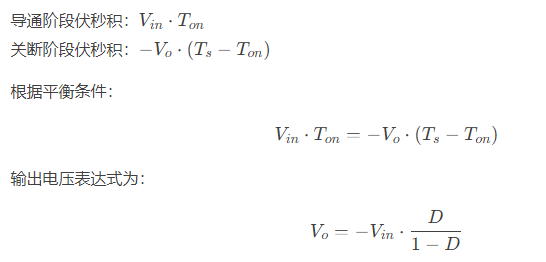

BUCK-BOOST升降压电路
扩展说明：
DC/DC电源芯片通过反馈电压与基准电压的比较，调节开关占空比，以稳定输出。
为降低损耗，常用MOS管取代续流二极管，称为同步整流。需注意控制两个MOS管避免同时导通。
二、DC/DC电源调制方式
PWM调制
保持开关频率恒定，通过调节占空比稳定输出电压。
优点：噪声低、带载响应快，适用于连续供电场合；
缺点：轻载效率低，需假负载。
PFM调制
通过调节开关频率实现稳压。输出电压超过阈值时关闭输出，直至电压下降后再重新工作。
优点：轻载效率高，静态功耗小；
缺点：纹波较大，负载响应慢。
三、DC/DC芯片的内部结构
典型内部结构如图6所示（略），主要包括：
误差放大器：放大反馈电压与基准电压之差，控制PWM占空比；
温度保护：超温时切断输出；
限流保护：电流过大时进入打嗝模式，保护电源和负载；
软启动电路：抑制启动冲击电流，使输出平稳上升。
四、硬件设计参数选择
输出电压设置：
R2阻值不宜过小或过大，一般参考数据手册推荐范围，
再根据公式计算R1：
电感选型：
应确保在最小负载电流时仍能保持电流连续，需综合考量输出电流、纹波、尺寸和饱和特性。
输出电容选型：
主要根据纹波要求选择。需关注ESR（等效串联电阻）的影响，优先选择低ESR电容。
