XM25QH64AHIG

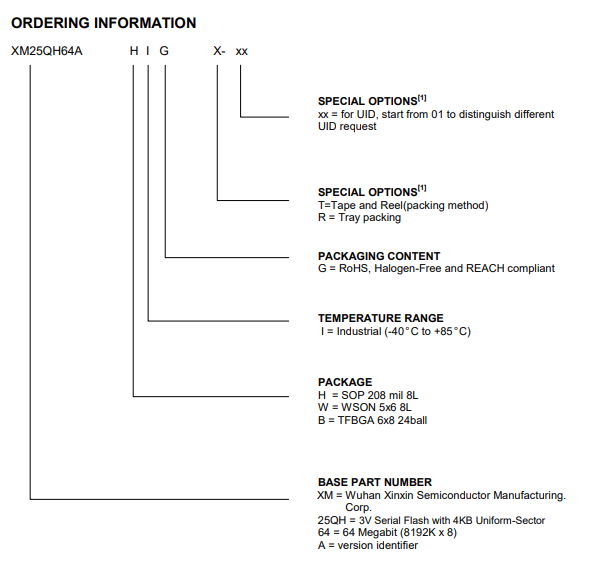

产品型号：XM25QH64AHIG

制造商：XMC(武汉芯新)

价格：￥2.6

温控范围：-40℃~+85℃

用途：快闪记忆体

存储容量：64Mbit

电压-电源：2.7-3.6V

规格封装：SOP 208mil 8L

说明书：点击下载

其他介绍

XM25QH64A 64 Megabit 3V Serial Flash Memory with 4Kbyte Uniform Sector

XMC(武汉芯新) XM25QH64AHIG nor flash 特征

单电源操作

-全电压范围：2.7-3.6伏

串行接口架构

-SPI兼容：模式0和模式3

64 M位串行闪存

-64兆位/8192千字节/32768页

-每个可编程页面256字节

 标准、双路或四路SPI

-标准SPI：CLK、CS#、DI、DO、WP#、，

保持#/重置#

-双SPI：CLK、CS#、DQ0、DQ1、WP#、，

保持#/重置#

-四路SPI：CLK、CS#、DQ0、DQ1、DQ2、DQ3

-可配置的虚拟循环数

高性能

-正常读取

-50MHz

-快速阅读

-标准SPI:104MHz，带1个虚拟字节

-双SPI：104MHz，带1个虚拟字节

-四路SPI：104MHz，3个虚拟字节

写暂停和写简历

低功耗

-5mA典型有功电流

- 1典型的断电电流

统一扇区架构：

-2048个4-KB扇区

-256个32K字节的块

-128个64KB的块

-任何扇区或块都可以单独擦除

软件和硬件写保护：

-通过写入保护全部或部分内存

软件

-使用WP#引脚启用/禁用保护

软件和硬件重置

高性能编程/擦除速度

-页面编程时间：典型0.5ms

-扇区擦除时间：典型值40ms

-典型的半块擦除时间为200ms

-块擦除时间通常为300ms

-芯片擦除时间：典型值为32秒

易失性状态寄存器位。

可锁定的512字节OTP安全扇区

读取唯一ID号

典型的100K耐久循环

数据保留时间20年

程序包选项

SOP 208mil 8L

WSON 5x6 8L

TFBGA 6x8 24ball

All Pb-free packages are compliant RoHS,

Halogen-Free and REACH.

工业温度范围

XM25QH64AHIG一般说明

XM25QH64A是一款64兆位（8192K字节）串行闪存，具有高级写保护功能机制。XM25QH64A支持单比特和四位串行输入和输出命令通过标准串行外围接口（SPI）引脚：串行时钟、芯片选择、串行DQ0（DI）和DQ1（DO）、DQ2（WP#）和DQ3（保持#/RESET#）。支持高达104MHz的SPI时钟频率在使用四路输出时，允许四路输出的等效时钟速率为416MHz（104Mhz x 4）阅读说明。使用页面程序，可以一次对存储器进行1到256个字节的编程指令。

XM25QH64A还提供了一种复杂的方法来保护单个块免受错误或恶意程序和擦除操作。通过提供单独保护和不保护的能力块，系统可以取消对特定块的保护，以修改其内容，同时保留其余部分存储器阵列的块受到安全保护。这在程序代码为在子程序或模块的基础上或在数据存储段的应用程序中进行修补或更新需要在不对程序代码段进行错误修改的风险下进行修改。

XM25QH64A的设计允许一次进行单个扇区/块或全芯片擦除操作。

XM25QH64A可以被配置为以软件保护模式保护部分存储器。这个该器件可以在每个扇区或块上维持典型的100K编程/擦除周期。
