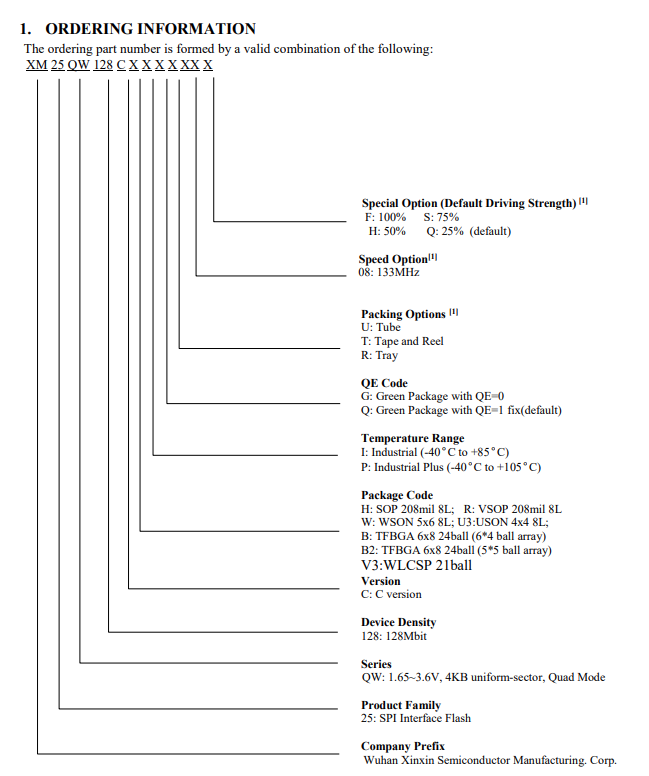

XM25QW128CHIQT08S

WideRange 128M-BIT SERIAL FLASH MEMORY WITH DUAL/QUAD SPI & QPI

XMC(武汉芯新) XM25QW128CHIQT08S芯片特征

Spi Flash记忆新家族

–XM25QW128C:128M位/16M字节

–标准SPI：CLK、/CS、DI、DO、/WP、/Hold

–双SPI：CLK、/CS、IO0、IO1、/WP、/Hold

–四路SPI：CLK、/CS、IO0、IO1、IO2、IO3

–QPI:CLK、/CS、IO0、IO1、IO2、IO3

最高性能串行闪存

–133MHz单、双/四SPI时钟

–可配置的虚拟循环数，用于快速读取行动

–超过100000个擦除/编程周期

–超过20年的数据保留

–带8/16/32/64字节环绕的突发读取高效的“连续读取”和QPI模式

–使用8/16/32/64 ByteWrap进行连续读取

–四外设接口（QPI）减少指令开销

–允许真正的XIP（就地执行）操作高性能编程/擦除速度

–页面编程时间：典型值为0.5ms

–扇区擦除时间：典型值为40ms

–32KB块擦除时间通常为120ms

–64KB块擦除时间通常为250ms

芯片擦除时间：典型值为55秒

宽功率范围，宽温度范围

–全电压范围：1.65-3.6V

–18mA最大有效读取电流

– 5最大超深断电电流

–-40°C至+105°C工作范围4KB扇区的灵活架构

–均匀扇区/块擦除（4K/32K/64K字节）

–每个可编程页面编程1到256字节

–擦除/程序暂停和恢复高级安全功能

–软件和硬件写保护

–电源锁定和OTP保护

–顶部/底部，补充阵列保护

–每个设备的64位唯一ID

–支持串行闪存可发现参数（SFDP）签名

–3套可锁定的256字节OTP安全页面

–易失性和非易失性状态寄存器位空间高效包装

–标准操作规程/VSOP 2.08亿8L

–USON 4x4 8L

–WSON 5x6 8L

–TFBGA 6x8 24球

–WLCSP 21球

–联系XMC获取KGD和其他选项

XM25QW128CHIQT08S芯片一般说明

XM25QW128C（128M位）串行闪存为空间、引脚和权力。25Q系列提供了远远超出普通串行闪存设备的灵活性和性能。它们非常适合代码阴影到RAM，直接从双/四SPI（XIP）执行代码并存储语音、文本和数据。设备在单个1.65V至3.6V电源上运行，电流消耗低至1µa，可实现超深度断电。所有设备都提供节省空间的包装。

XM25QW128C阵列被组织成65536个可编程页面，每个页面256字节。最多256个字节一次编程。页面可以按16组（4KB扇区擦除）、128组（32KB块擦除）、256（64KB块擦除）或整个芯片（芯片擦除）。XM25QW128C有4096个可擦除扇区和256个可擦除块分别。4KB的小扇区为需要数据和参数的应用程序提供了更大的灵活性存储。

XM25QW128C支持标准串行外围接口（SPI）、双/四输入/输出SPI以及2块指令周期四外设接口（QPI）：串行时钟、芯片选择、串行数据I/O 0（DI）、I/O 1（DO）、I/O 2（/WP）和I/O3（/HOLD）。支持高达133MHz的SPI时钟频率，允许等效的时钟速率使用快速读取双/四I/O和QPI指令时，双I/O为266MHz，四I/O为532Mhz。

这些传输速率可以优于标准异步8位和16位并行闪存。持续阅读模式允许高效的内存访问，只需8个时钟的指令开销即可读取24位地址，从而允许真正的XIP（就地执行）操作。

保持引脚、写保护引脚和可编程写保护，带顶部或底部阵列控制，提供更多控制灵活性。此外，该设备支持JEDEC标准制造商和设备ID以及SFDP寄存器64位唯一序列号和三个256字节的安全寄存器。
