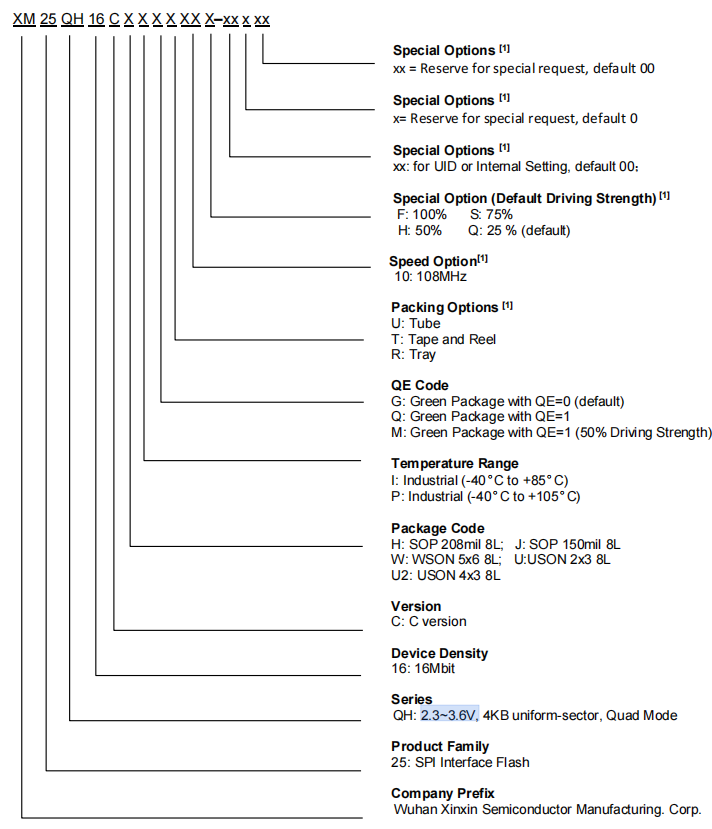

XM25QH16CHIG

XM25QH16CHIG芯片介绍：

XM25QH16CHIG 3V 16M-BIT SERIAL FLASH MEMORY WITH DUAL/QUAD SPI & QPI

特征

 SpiFlash记忆新家族

–XM25QH16C：16M位/2M字节

–标准SPI：CLK、/CS、DI、DO、/WP、/Hold

–双SPI：CLK、/CS、IO0、IO1、/WP、/Hold

–四路SPI：CLK、/CS、IO0、IO1、IO2、IO3

–QPI:CLK、/CS、IO0、IO1、IO2、IO3

 最高性能串行闪存

–108MHz单、双/四SPI时钟

–216M/432Mhz等效双/四SPI

–超过100000个擦除/编程周期

–超过20年的数据保留

 高效的“连续读取”和QPI模式

–使用8/16/32/64 ByteWrap进行连续读取

–四外设接口（QPI）减少

指令开销

–允许真正的XIP（就地执行）操作

 高性能编程/擦除速度

–页面编程时间：典型值为0.5ms

–扇区擦除时间：典型50ms

–32KB块擦除时间通常为150ms

–64KB块擦除时间通常为300ms

芯片擦除时间：通常为10秒

 宽功率范围，宽温度

范围

–全电压范围：2.3-3.6V

–18mA最大有效读取电流

– 2 最大超深断电电流

–-40°C至+85°C工作范围

–-40°C至+105°C工作范围

 4KB扇区的灵活架构

–均匀扇区/块擦除（4K/32K/64K字节）

–每个可编程页面编程1到256字节

–擦除/程序暂停和恢复

 高级安全功能

–软件和硬件写保护

–电源锁定和OTP保护

–顶部/底部，补充阵列保护

–每个设备的64位唯一ID

–支持串行闪存可发现参数

（SFDP）签名

–3套可锁定的256字节OTP安全页面

–易失性和非易失性状态寄存器位

 空间高效包装

标准操作规程208/150 mil 8L

–USON 2x3 8L

–USON 4x3 8L

–WSON 5x6 8L

–联系XMC获取KGD和其他选项

XM25QH16CHIG 一般说明

XM25QH16C（16M位）串行闪存为存储容量有限的系统提供了一种存储解决方案空间、引脚和电源。25Q系列的灵活性和性能远远超出了普通串行闪存设备。它们非常适用于将代码影子转移到RAM，直接从双/四SPI执行代码（XIP）并存储语音、文本和数据。该设备在单个2.3V至3.6V电源上运行断电时电流消耗低至1μA。所有设备都提供节省空间的包装。

XM25QH16C阵列被组织成8192个可编程页面，每个页面256字节。高达256字节可以一次编程。页面可以按16个一组（4KB扇区擦除）进行擦除128（32KB的块擦除）、256组（64KB的块删除）或整个芯片（芯片擦除）。这个XM25QH16C分别具有512个可擦除扇区和32个可擦除块。4KB的小扇区

允许在需要数据和参数存储的应用程序中具有更大的灵活性。（见图1。）

XM25QH16C支持标准串行外围接口（SPI）、双/四路I/O SPI以及双时钟指令周期四外设接口（QPI）：串行时钟、芯片选择、串行数据输入/输出0（DI）、I/O1（DO）、I/O2（/WP）和I/O3（/HOLD）。支持高达108MHz的SPI时钟频率使用时，双I/O的等效时钟速率为216MHz，四I/O的等效时脉速率为432MHz快速读取双/四I/O和QPI指令。这些传输速率可以超越标准异步8位和16位并行闪存。连续读取模式允许高效内存访问只需8个时钟的指令开销即可读取24位地址，允许trueXIP（就地执行）操作。

保持引脚、写保护引脚和可编程写保护，带顶部或底部阵列控制，提供进一步的控制灵活性。此外，该设备支持JEDEC标准制造商和设备ID和SFDP寄存器、64位唯一序列号和三个256字节的安全寄存器。
