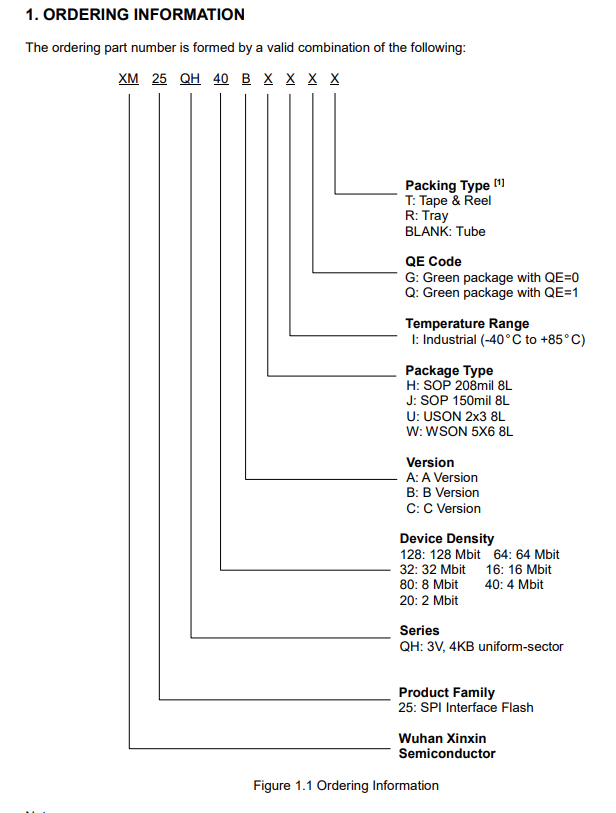

XM25QH40BJIGT

XM25QH40BJIGT芯片介绍：

XM25QH40B 3V 4M-BIT SERIAL NOR FLASH WITH DUAL AND QUAD SPI

特征

 低电源操作

-单路2.7V-3.6V电源

 4M位串行闪存

-4 M位/512K字节/2048页

-每个可编程页面256字节

-统一的4K字节扇区，32K/64K字节块

 SpiFlash记忆新家族

-标准SPI：CLK、CS#、DI、DO、WP#、HOLD#

/重置#

-双SPI：CLK、CS#、DI、DO、WP#、HOLD#/

重置#

-四路SPI：CLK、CS#、IO0、IO1、IO2、IO3

-软件和硬件重置

-自动增量读取功能

 温度范围

-工业（-40°C至+85°C）

 低功耗

-9mA典型有功电流

-2 uA典型断电电流

 高效的“连续读取”和四读

-8/16/32/64字节环绕的连续读取

-只需8个时钟即可寻址内存

-四外设接口减少指令

开销

 4KB扇区的灵活架构

-扇区擦除（4K字节）

-块擦除（32K/64K字节）

-页面程序，最大256字节

-最小100K擦除/编程周期

-数据保留期超过20年

 高级安全功能

-软件和硬件写保护

-电源锁定和OTP

保护

-顶部/底部，补充阵列保护

-每个设备的64位唯一ID

-可发现参数（SFDP）寄存器

-3X256字节带OTP的安全寄存器

固定

-易失性和非易失性状态寄存器位

 高性能编程/擦除速度

-页面编程时间：典型600us

-扇区擦除时间：典型值40ms

-块擦除时间：典型值为200ms

-芯片擦除时间：典型1.5秒

 程序包选项

-SOP 150/208mil 8L

-WSON 5x6 8L

-USON 2x3 8L

-所有无铅包装均符合RoHS标准

一般说明

XM25QH40B非易失性闪存设备支持标准串行外围接口

（SPI）。支持传统SPI单比特串行输入和输出（单I/O或SIO）以及可选的两个

位（双I/O或DIO）和四位（四I/O）串行协议。这种多宽度接口称为SPI多I/O

或MIO。

SPI协议仅使用4到6个信号：

 芯片选择（CS#）

 串行时钟（CLK）

 串行数据

-IO0（DI）

-IO1（DO）

-IO2（WP#）

-IO3（保持#/重置#）

XM25QH40B

XM25QH40B支持标准串行外围接口（SPI）、双/四I/O SPI以及双时钟指令周期四外设接口：串行时钟、芯片选择、串行数据I/O（DI）、I/O（DO）、I/O2（WP#）和I/O3（保持#/RESET#）。支持高达104MHz的SPI时钟频率允许双I/O的等效时钟速率为208MHz（104MHz x 2），四I/O的等效时脉速率为416MHz（104MHzx 4）当使用快速读取双/四I/O时，这些传输速率可以优于标准异步8和16位并行闪存。连续读取模式允许高效的内存访问，只需读取24位地址需要8个时钟的指令开销，允许真正的XIP（就地执行）操作。

保持引脚、写保护引脚和可编程写保护，带顶部或底部阵列控制，提供进一步的控制灵活性。此外，该设备支持JEDEC标准制造商和设备IDSFDP寄存器、一个64位唯一序列号和三个256字节的安全寄存器。

XM25QH40B为空间、信号连接有限的系统提供了理想的存储解决方案，以及权力。这些存储器的灵活性和性能优于普通串行闪存设备。他们是非常适合将代码隐藏到RAM、直接执行代码（XIP）和存储可重新编程的数据。
