XM25QU32C 1.8V 32M-BIT SERIAL FLASH MEMORY WITH DUAL/QUAD SPI & QPI
XMC(武汉芯新)XM25QU32C SPI Interface Flash芯片产品型号相关参数的介绍:
•单电压电源
-电压:1.65v至1.95v
•高性能串行闪存(spi)
-最大108mhz,用于快速读取操作
-连续读取8/16/32/64字节突发换行
-qpi减少指令开销
•灵活的内存架构
-扇区大小:4k字节
-块大小:32/64k字节
•高级安全功能
-每个设备的64/128位唯一id
-3/4x256字节专用安全区域,带有otp用户可锁定位
封装:SOP-8 150/208, USON 3x4 8L, WSON 5x6 8L, KGD*

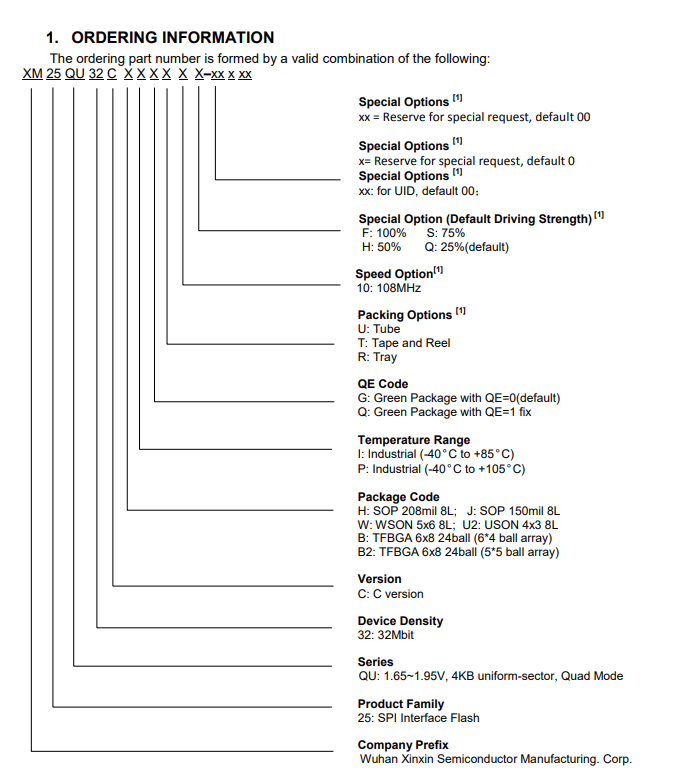

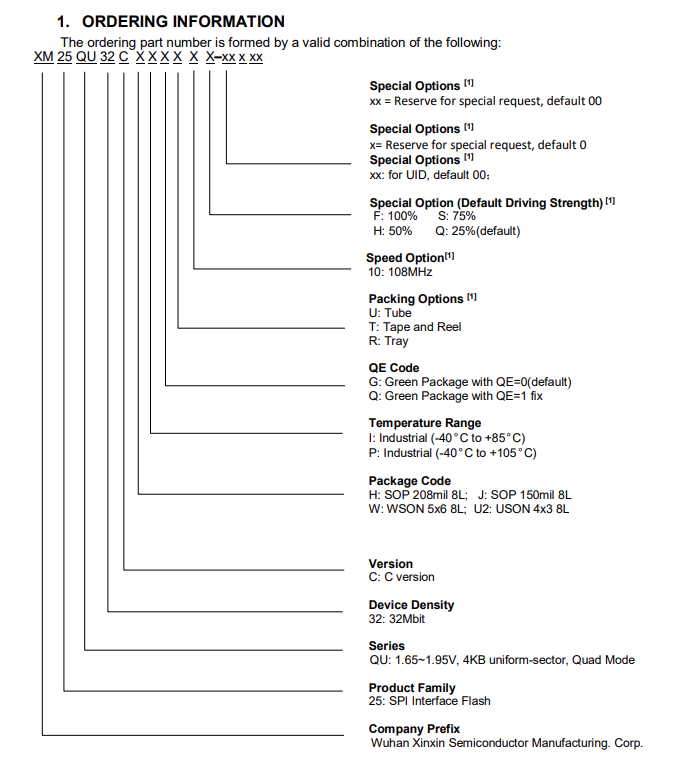

XM25QU32C SPI Interface Flash
XM25QU32C(32 兆位)串行闪存为空间、引脚和功耗受限的系统提供存储解决方案。25Q 系列的灵活性和性能远超普通串行闪存器件,非常适合以下场景:将代码影子复制到 RAM、通过双 / 四 SPI 直接执行代码(XIP,即片上执行),以及存储语音、文本和数据。该器件采用单电源供电,电压范围为 1.65V 至 1.95V,在超深度掉电模式下,电流消耗可低至 1 微安(µA)。所有器件均采用节省空间的封装形式。
XM25QU32C 的存储阵列分为 16384 个可编程页,每一页容量为 256 字节,单次可编程字节数最多可达 256 字节。页的擦除可采用多种分组方式:16 页为一组(4KB 扇区擦除)、128 页为一组(32KB 块擦除)、256 页为一组(64KB 块擦除),也可对整个芯片进行擦除(整片擦除)。其中,XM25QU32C 分别包含 1024 个可擦除扇区和 64 个可擦除块。4KB 的小扇区设计,为需要存储数据和参数的应用提供了更高的灵活性(详见图 2)。
XM25QU32C 支持标准串行外设接口(SPI)、双 / 四 I/O SPI,以及 2 时钟指令周期的四外设接口(QPI);涉及的引脚包括串行时钟(Serial Clock)、片选(Chip Select)、串行数据 I/O0(DI)、I/O1(DO)、I/O2(/WP,写保护)和 I/O3(/HOLD,保持)。该器件支持的 SPI 时钟频率最高可达 108MHz,在使用快速读取双 / 四 I/O 及 QPI 指令时,双 I/O 模式下的等效时钟频率可达 216MHz,四 I/O 模式下则可达 432MHz。这一传输速率优于标准的异步 8 位和 16 位并行闪存。连续读取模式能实现高效的存储器访问,仅需 8 个时钟周期的指令开销即可读取 24 位地址,支持真正的片上执行(XIP)操作。
该器件配备保持引脚(Hold pin)、写保护引脚(Write Protect pin)以及可编程写保护功能(可对存储阵列的上部或下部进行控制),进一步提升了控制灵活性。此外,XM25QU32C 还支持 JEDEC(电子器件工程联合委员会)标准的制造商 ID 和器件 ID、SFDP 寄存器(串行闪存发现参数寄存器)、一个 64 位唯一序列号,以及三个 256 字节的安全寄存器。
