XM25QW64C

XM25QW64C
产品型号:XM25QW64C
制造商:XMC(武汉芯新)
价格:
温控范围:-40°C~+85/105°C
用途:快闪记忆体
存储容量 :64Mbit
电压-电源:1.65V~3.6V
规格封装:SOP-8 208, USON 4x4 8L, WSON 5x6 8L, WLCSP, KGD*
说明书:点击下载
其他介绍

XM25QW64C产品芯片型号相关参数的介绍:

•宽功率范围,宽温度

-全电压范围:1.65v至3.6v

--40℃至+105℃工作范围

•高性能串行闪存(spi)

-快速读取操作的最大频率可达133mhz

-采用8/16/32/64字节换行的突发读取

-qpi减少指令开销

•灵活的内存架构

-扇区大小:4k字节

-块大小:32/64k字节

•高级安全功能

-每个设备的64位唯一id

-3x256字节专用安全区域,带有otp用户可锁定位

特性

全新 SpiFlash 存储器系列

XM25QW64C:64 兆位 / 8 兆字节

标准 SPI 接口:时钟(CLK)、片选(/CS)、数据输入(DI)、数据输出(DO)、写保护(/WP)、保持(/Hold)

双 SPI 接口:时钟(CLK)、片选(/CS)、输入输出 0(IO0)、输入输出 1(IO1)、写保护(/WP)、保持(/Hold)

四 SPI 接口:时钟(CLK)、片选(/CS)、输入输出 0(IO0)、输入输出 1(IO1)、输入输出 2(IO2)、输入输出 3(IO3)

四 peripheral 接口(QPI):时钟(CLK)、片选(/CS)、输入输出 0(IO0)、输入输出 1(IO1)、输入输出 2(IO2)、输入输出 3(IO3)

高性能串行闪存

133MHz 单路、双路 / 四路 SPI 时钟

可配置虚拟周期数,实现快速读取操作

超过 10 万次擦除 / 编程循环

超过 20 年数据保持期

支持 8/16/32/64 字节回绕的突发读取

高效 “连续读取” 与 QPI 模式

支持 8/16/32/64 字节回绕的连续读取

四 peripheral 接口(QPI)减少指令开销

支持真正的片上执行(XIP,execute in place)操作

高性能编程 / 擦除速度

页编程时间:典型值 0.5 毫秒

扇区擦除时间:典型值 40 毫秒

32KB 块擦除时间:典型值 120 毫秒

64KB 块擦除时间:典型值 250 毫秒

整片擦除时间:典型值 25 秒

宽电源范围、宽温度范围

完整电压范围:1.65-3.6V

最大有效读取电流:18mA

最大超深度掉电电流:5μA

工作温度范围:-40°C 至 +105°C

具备 4KB 扇区的灵活架构

统一扇区 / 块擦除(4K/32K/64K 字节)

每页可编程 1 至 256 字节

擦除 / 编程暂停与恢复功能

 先进的安全特性

软硬件写保护

电源锁定与一次性可编程(OTP)保护

顶部 / 底部、互补阵列保护

每颗器件均配备 64 位唯一标识符(Unique ID)

支持串行闪存可发现参数(SFDP)签名

3 组可 OTP 锁定的 256 字节安全页

易失性与非易失性状态寄存器位

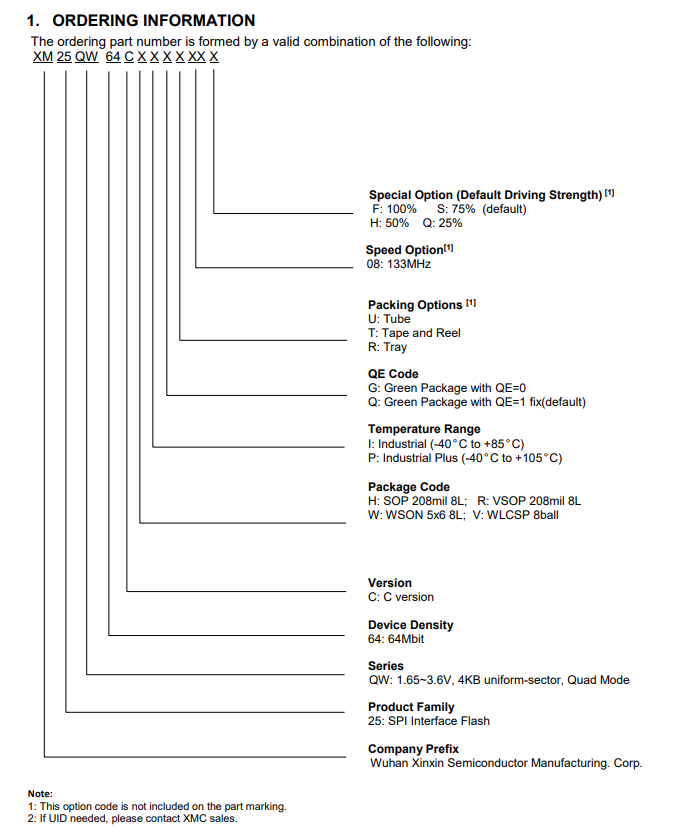

Package Code

H: SOP 208mil 8L;R:VSOP 208mil 8L

W:WSON 5x6 8L;V:WLCSP 8ball

XM25QW64C(64 兆位)串行闪存描述:

XM25QW64C(64 兆位)串行闪存为空间、引脚及功耗受限的系统提供存储解决方案。25Q 系列的灵活性与性能远超普通串行闪存器件,非常适合以下应用场景:将代码映射至 RAM、通过双路 / 四路 SPI 直接执行代码(XIP,片上执行),以及存储语音、文本与数据。该器件采用单路 1.65V 至 3.6V 电源供电,超深度掉电模式下的电流消耗可低至 1μA,且所有器件均提供节省空间的封装形式。

XM25QW64C 的存储阵列分为 32,768 个可编程页,每页 256 字节,单次可编程字节数最多可达 256 字节。页可按不同分组进行擦除操作:16 页为一组(4KB 扇区擦除)、128 页为一组(32KB 块擦除)、256 页为一组(64KB 块擦除),也可对整片芯片进行擦除(整片擦除)。其中,XM25QW64C 分别包含 2,048 个可擦除扇区与 128 个可擦除块。4KB 的小扇区设计,为需要存储数据与参数的应用提供了更高的灵活性(详见图 2)。

XM25QW64C 支持标准串行外设接口(SPI)、双路 / 四路 I/O SPI,以及 2 时钟指令周期的四路外设接口(QPI),涉及的接口信号包括:串行时钟(Serial Clock)、片选(Chip Select)、串行数据 I/O0(DI)、I/O1(DO)、I/O2(WP)与 I/O3(/HOLD)。该器件支持最高 133MHz 的 SPI 时钟频率;当使用快速读取双路 / 四路 I/O 及 QPI 指令时,双路 I/O 的等效时钟速率可达 266MHz,四路 I/O 的等效时钟速率可达 532MHz,其传输速率能够超越标准的 8 位与 16 位异步并行闪存。

连续读取模式可实现高效的存储器访问,仅需 8 个时钟周期的指令开销即可读取 24 位地址,支持真正的片上执行(XIP)操作。

该器件配备保持引脚(Hold pin)、写保护引脚(Write Protect pin),以及可通过顶部或底部阵列控制的可编程写保护功能,为用户提供了更高的控制灵活性。此外,器件还支持 JEDEC(联合电子设备工程委员会)标准的厂商与器件标识、SFDP(串行闪存可发现参数)寄存器、64 位唯一序列号,以及三个 256 字节的安全寄存器。


XM25QW64C引脚图
