XM25QH32DUIGT

XM25QH32D 3V 32M-BIT SERIAL FLASH MEMORY WITH DUAL/QUAD SPI &QPI/DTR

XMC(武汉芯新)XM25QH32DUIGT Interface Flash芯片功能参数型号介绍：

全新 SpiFlash 存储器系列

XM25QH32D：32 兆位 / 4 兆字节

标准 SPI 接口：时钟（CLK）、片选（/CS）、串行输入（SI）、串行输出（SO）、写保护（/WP）、保持（/Hold）

双 SPI 接口：时钟（CLK）、片选（/CS）、输入输出 0（IO0）、输入输出 1（IO1）、写保护（/WP）、保持（/Hold）

四 SPI 接口：时钟（CLK）、片选（/CS）、输入输出 0（IO0）、输入输出 1（IO1）、输入输出 2（IO2）、输入输出 3（IO3）

四外设接口（QPI）：时钟（CLK）、片选（/CS）、输入输出 0（IO0）、输入输出 1（IO1）、输入输出 2（IO2）、输入输出 3（IO3）

支持 SPI/QPI 双倍传输速率（DTR）读取

高性能串行闪存

166MHz 单路、双路 / 四路 SPI 快速读取

108MHz 常规读取

80MHz 双倍传输速率（DTR）读取

可配置虚拟周期数，实现快速读取操作

超过 10 万次擦除 / 编程循环

超过 20 年数据保持期

高效 “连续读取” 与 QPI 模式

支持 8/16/32/64 字节回绕的连续读取

四外设接口（QPI）减少指令开销

支持真正的片上执行（XIP，Execute In Place）操作

高性能编程 / 擦除速度

页编程时间：典型值 0.25 毫秒

扇区擦除时间：典型值 25 毫秒

32KB 块擦除时间：典型值 100 毫秒

64KB 块擦除时间：典型值 150 毫秒

整片擦除时间：典型值 5 秒

单电源电压

完整电压范围：2.3-3.6V

● 低功耗

典型待机电流：10 皮安（pA）

典型深度掉电电流：0.2 皮安（pA）

典型有效读取电流：4 毫安（mA）（80MHz 四路 I/O 模式下）

灵活架构

统一扇区 / 块擦除（4K/32K/64K 字节）

每页可编程 1 至 256 字节

擦除 / 编程暂停与恢复功能

先进安全特性

软硬件写保护

电源锁定与一次性可编程（OTP）保护

顶部 / 底部、互补阵列保护

每颗器件配备 128 位唯一标识符（Unique ID）

支持串行闪存可发现参数（SFDP）签名

3 组 1024 字节安全寄存器（带 OTP 锁定功能）

易失性与非易失性状态寄存器位

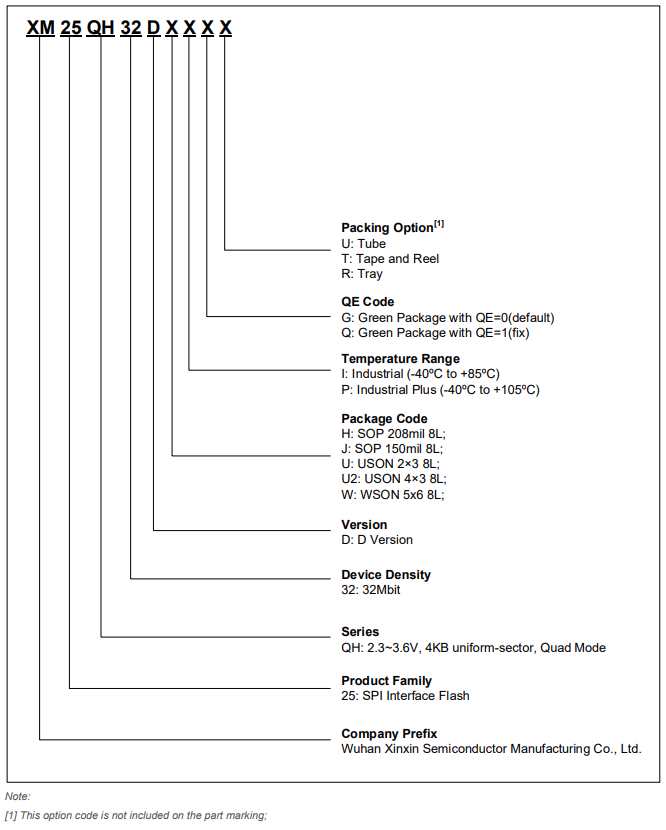

空间高效的封装形式:

H: SOP 208mil 8L;

J: SOP 150mil 8L;

U: USON 2×3 8L;

U2: USON 4×3 8L;

W: WSON 5x6 8L;

XM25QH32DUIGT概述

XM25QH32D（32 兆位）串行接口闪存器件

XM25QH32D（32 兆位）是一款串行接口闪存器件，设计采用单电源供电，电压范围为 2.3-3.6V；在深度掉电模式下，电流消耗可低至 0.2 微安（µA）。该器件工作时，程序代码会从闪存映射到嵌入式或外部 RAM 中执行。此外，该器件具备灵活的擦除架构及页级擦除粒度，同样适用于数据存储，无需额外配备数据存储器件。

该器件内置 32,768 个可编程页（每页 256 字节），单次可编程字节数最多可达 256 字节。页可按不同分组进行擦除操作：16 页为一组（4KB 扇区擦除）、128 页为一组（32KB 块擦除）、256 页为一组（64KB 块擦除），也可对整片芯片进行擦除（整片擦除）。其中，该器件分别包含 2,048 个可擦除扇区与 128 个可擦除块。4KB 的小扇区设计，为需要存储数据与参数的应用提供了更高的灵活性。

该器件支持标准串行外设接口（SPI）、双路 / 四路 I/O SPI，以及 2 时钟指令周期的四路外设接口（QPI），涉及的接口信号包括：串行时钟（Serial Clock）、片选（Chip Select）、串行数据 I/O0（SI，串行输入）、I/O1（SO，串行输出）、I/O2（/WP，写保护）与 I/O3（/HOLD，保持）。器件支持最高 166MHz 的 SPI 时钟频率；当运行快速读取双路 / 四路 I/O 及 QPI 指令时，双路 I/O 的等效时钟速率可达 332MHz，四路 I/O 的等效时钟速率可达 664MHz。此外，该器件还新增了对 DTR（双倍传输速率）指令的支持，其传输速率可超越标准的 8 位与 16 位异步并行闪存。连续读取模式仅需 8 个时钟周期的指令开销即可读取 24 位地址，能实现高效的存储器访问，支持真正的片上执行（XIP，Execute In Place）操作。

另外，该器件配备保持引脚（Hold pin）、写保护引脚（Write Protect pin），以及可通过顶部或底部阵列控制的可编程写保护功能，为用户提供了更高的控制灵活性。此外，器件还支持 JEDEC（联合电子设备工程委员会）标准的厂商与器件标识、SFDP（串行闪存可发现参数）寄存器、128 位唯一序列号，以及三个 1024 字节的安全寄存器。
