XM25QH128D（汽车电子类）

产品型号：XM25QH128D（汽车电子类）

制造商：XMC(武汉新芯)

价格：

温控范围：-40℃~+105℃

用途：快闪记忆体

存储容量：128Mbit

电压-电源：2.7V~3.6V

规格封装：SOP-8 208, TFBGA 6x8 24ball, WSON 5x6 8L, WSON 6x8 8L, FOSON 3x3 8L, KGD*

说明书：点击下载

产品介绍

XMC(武汉新芯)XM25QH128D（汽车电子类）芯片型号相关产品参数介绍：

•单电压电源

-电压：2.7v至3.6v

•高性能串行闪存（spi）

-最大166mhz，用于快速读取操作

-连续读取8/16/32/64字节突发换行

-qpi减少指令开销

•灵活的内存架构

-扇区大小：4k字节

-块大小：32/64k字节

•高级安全功能

-每个设备的128位唯一id

-3x1024字节专用安全区域，带有otp用户可锁定位

XM25QH128D相关介绍：

XM25QH128D（128M‑bit）是一款串行接口闪存器件，采用 2.3V～3.6V 单电源供电设计，深度掉电模式下电流低至 0.2µA。该器件可将程序代码从闪存映射至内置或外置 RAM 中执行。

器件具备灵活的擦除架构，支持页擦除粒度，同样适用于数据存储，无需额外的数据存储器件。

器件内部配置有 65,536 个可编程页（每页 256 字节），单次最多可编程 256 字节。支持按以下方式擦除：

每 16 页为一组（4KB 扇区擦除）

每 128 页为一组（32KB 块擦除）

每 256 页为一组（64KB 块擦除）

整片芯片（芯片擦除）

器件分别包含 4,096 个可擦除扇区和 256 个可擦除块。小型 4KB 扇区可为需要存储数据与参数的应用提供更高的灵活性。

器件支持：

标准串行外设接口（SPI）

双通道 / 四通道 I/O SPI

2 时钟指令周期的四路外设接口（QPI）

涉及信号包括：串行时钟、片选、串行数据 I/O0（SI）、I/O1（SO）、I/O2（/WP）、I/O3（/HOLD）。

器件支持最高 166MHz 的 SPI 时钟频率；在运行快速读取双通道 / 四通道 I/O 及 QPI 指令时：

双通道 I/O 等效时钟频率可达 332MHz

四通道 I/O 等效时钟频率可达 664MHz

器件还新增 DTR（双倍传输速率）指令支持，传输速率可超越标准 8 位、16 位异步并行闪存。仅用 8 个时钟周期即可完成 24 位地址读取，指令开销低；连续读取模式可实现高效存储器访问，支持真正的 XIP（片内执行）操作。

此外，器件配备：

HOLD 引脚

写保护引脚

支持存储区顶部 / 底部控制的可编程写保护功能

可提供更高的控制灵活性。器件还支持 JEDEC 标准厂商 ID 与器件 ID、SFDP 寄存器、128 位唯一序列号，以及3 个 1024 字节安全寄存器

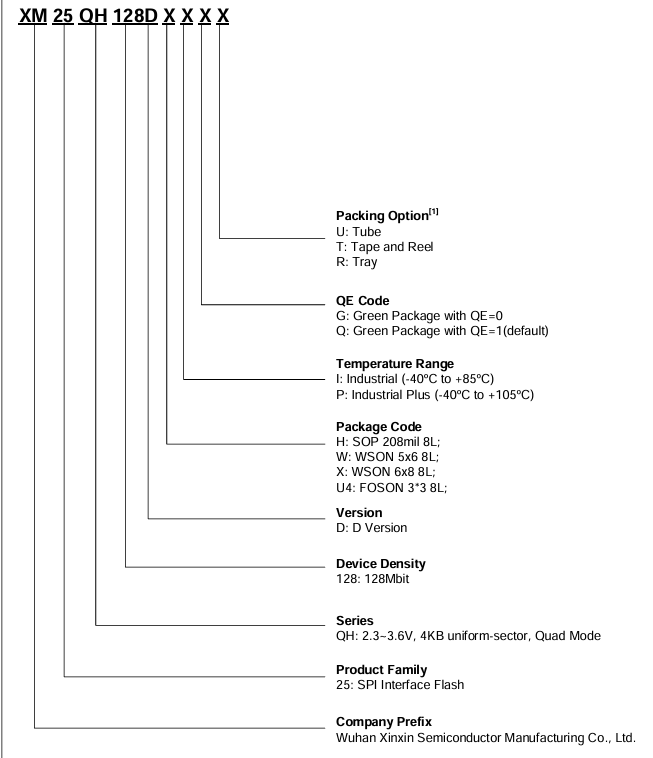

XM25QH128D汽车电子类引脚图
