XM25LU128C

XM25LU128C 1.8V 128M-BIT SERIAL FLASH MEMORY WITH DUAL/QUAD SPI & QPI/DTR

XMC(武汉芯新) XM25LU128C SPI Interface Flash芯片特征：

全新系列 SPI 闪存存储器

宽泛的电源电压范围与温度范围

XM25LU128C 型号：128 兆位（M-bit）/16 兆字节（M-byte）

完整电压范围：1.65-2.0 伏（V）

标准 SPI 接口：时钟（CLK）、片选（/CS）、数据输入（DI）、数据输出（DO）、写保护（/WP）、保持（/Hold）

工作温度范围：-40°C 至 + 105°C

双路 SPI 接口：时钟（CLK）、片选（/CS）、输入输出 0（IO0）、输入输出 1（IO1）、写保护（/WP）、保持（/Hold）

四路 SPI 接口：时钟（CLK）、片选（/CS）、输入输出 0（IO0）、输入输出 1（IO1）、输入输出 2（IO2）、输入输出 3（IO3）

QPI 接口（四通道外设接口）：时钟（CLK）、片选（/CS）、输入输出 0（IO0）、输入输出 1（IO1）、输入输出 2（IO2）、输入输出 3（IO3）

低功耗

典型待机电流：12 微安（μA）

典型深度掉电电流：0.8 微安（μA）

SPI/QPI 双传输速率（DTR）读取

双传输速率时钟：80 兆赫兹（MHz）

可配置虚拟周期数，实现快速读取

具有 4KB 扇区的灵活架构

统一扇区 / 块擦除（4KB/32KB/64KB 字节）

每页可编程 1 至 256 字节

擦除 / 编程暂停与恢复功能

支持 8/16/32/64 字节回绕的突发读取

高性能串行闪存

单路、双路 / 四路 SPI 时钟：133 兆赫兹（MHz）

先进的安全特性

软硬件写保护操作

超过 10 万次擦除 / 编程循环

电源锁定与一次性可编程（OTP）保护

数据保留时间超过 20 年

顶部 / 底部、互补阵列保护

每台设备配备 128 位唯一标识符（Unique ID）

3 组可 OTP 锁定的 1024 字节安全页面

高效的 “连续读取” 与 QPI 模式

四通道外设接口（QPI）减少指令开销

支持真正的片上执行（XIP，Execute In Place）操作

支持 8/16/32/64 字节回绕的连续读取

支持串行闪存可发现参数（SFDP）签名

易失性与非易失性状态寄存器位

高性能编程 / 擦除速度

典型页编程时间：0.25 毫秒（ms）

典型扇区擦除时间：25 毫秒（ms）

典型 32KB 块擦除时间：80 毫秒（ms）

典型 64KB 块擦除时间：150 毫秒（ms）

典型整片擦除时间：30 秒（s）

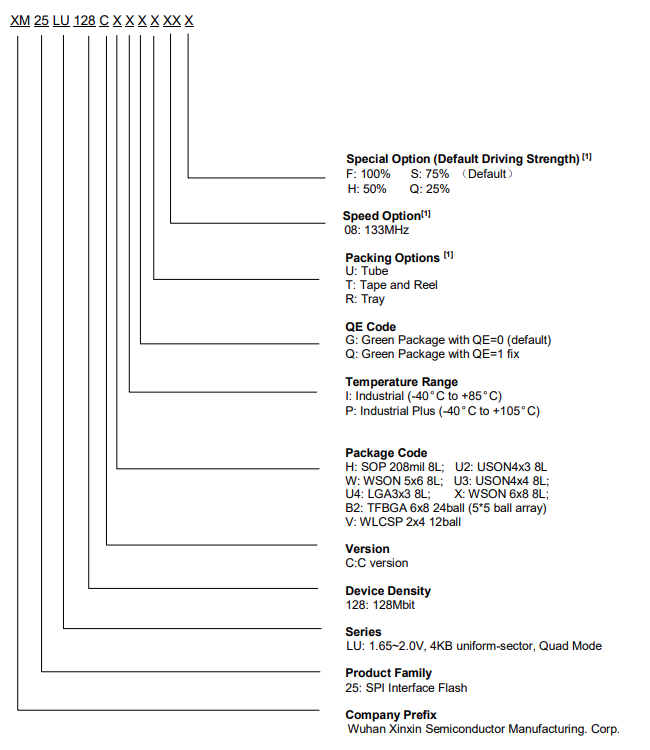

Space Efficient Packaging 封装

H: SOP 208mil 8L; U2: USON4x3 8L

W: WSON 5x6 8L; U3: USON4x4 8L;

U4: LGA3x3 8L; X: WSON 6x8 8L;

B2: TFBGA 6x8 24ball (5*5 ball array)

V: WLCSP 2x4 12ball

XM25LU128C SPI Interface Flash一般说明

XM25LU128C（128 兆位）串行闪存存储器为空间、引脚和功耗受限的系统提供存储解决方案。25Q 系列产品所具备的灵活性与性能，远超普通串行闪存设备。它们非常适用于以下场景：将代码影子复制（code shadowing）到 RAM 中、通过双路 / 四路 SPI 直接执行代码（片上执行，XIP），以及存储语音、文本和数据。该设备采用单路 1.65V 至 2.0V 电源供电，深度掉电模式下的电流消耗可低至 0.8 微安（µA）。所有型号均提供节省空间的封装形式。

XM25LU128C 的存储阵列划分为 65536 个可编程页面，每个页面为 256 字节。单次编程操作最多可写入 256 字节。页面可按不同分组进行擦除：16 个页面为一组（4KB 扇区擦除）、128 个页面为一组（32KB 块擦除）、256 个页面为一组（64KB 块擦除），也可对整个芯片进行擦除（整片擦除）。其中，XM25LU128C 分别拥有 4096 个可擦除扇区和 256 个可擦除块。4KB 的小扇区设计，为需要存储数据和参数的应用提供了更高的灵活性（详见图 2）。

XM25LU128C 支持标准串行外设接口（SPI）、双路 / 四路 I/O SPI，以及采用 2 时钟指令周期的四路外设接口（QPI），涉及的引脚包括：串行时钟（Serial Clock）、片选（Chip Select）、串行数据 I/O0（DI）、I/O1（DO）、I/O2（/WP，写保护）和 I/O3（/HOLD，保持）。该设备支持最高 133 兆赫兹（MHz）的 SPI 时钟频率；在使用快速读取双路 / 四路 I/O 指令及 QPI 指令时，双路 I/O 对应的等效时钟速率可达 266 兆赫兹（MHz），四路 I/O 对应的等效时钟速率可达 532 兆赫兹（MHz）。

此外，XM25LU128C 新增了对双传输速率（DTR）指令的支持，其传输速率可超越标准异步 8 位和 16 位并行闪存存储器。连续读取模式能实现高效的存储器访问，仅需 8 个时钟周期的指令开销即可读取 24 位地址，从而支持真正的片上执行（XIP）操作。

该设备配备保持引脚（Hold pin）、写保护引脚（Write Protect pin）以及可编程写保护功能，结合顶部或底部阵列控制，进一步提升了控制灵活性。同时，XM25LU128C 支持 JEDEC（联合电子设备工程委员会）标准的厂商 ID 与设备 ID、串行闪存可发现参数（SFDP）寄存器、128 位唯一序列号，以及三个 1024 字节的安全寄存器。
