单片机最小系统工作原理及搭建

单片机最小系统是指使单片机正常运行所需的最简电路配置，它是所有单片机应用的开发基础。以下是其核心组成、工作原理及搭建指南：

一、最小系统核心组成

单片机芯片

常见型号：STC89C51/52（51系列）、STM32F103（ARM Cortex-M）、ATmega328P（Arduino）等。
封装类型：DIP（直插式，适合面包板）、SMD（贴片式，节省空间）。

电源电路

电压要求：5V（51系列）、3.3V（STM32等低功耗芯片）。
稳压模块：AMS1117-5.0/3.3、LM7805（需注意散热）。
滤波电容：100nF陶瓷电容（去高频噪声） + 10μF电解电容（稳压）。

时钟电路

晶振选择：51系列常用11.0592MHz（兼容串口波特率）或12MHz；STM32可外接8MHz+HSE或使用内部时钟。
负载电容：晶振两端接22pF电容（匹配容值需参考晶振手册）。
内部时钟：部分单片机（如STM32F4）可省外部晶振，但精度较低。

复位电路
上电复位：10kΩ电阻 + 10μF电容组成RC延时电路，保持RST引脚高电平>24ms。
- 手动复位：并联轻触开关实现强制复位。
- 专用芯片：MAX809（复位监控芯片，提高可靠性）。
调试接口
- ISP下载：51系列常用USB-TTL（CH340G）通过P3.0/P3.1烧录。
- SWD/JTAG：STM32需连接SWDIO/SWCLK引脚（ST-Link工具）。

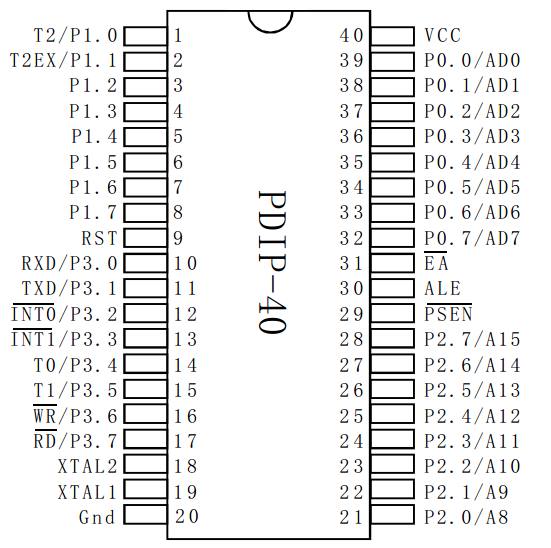

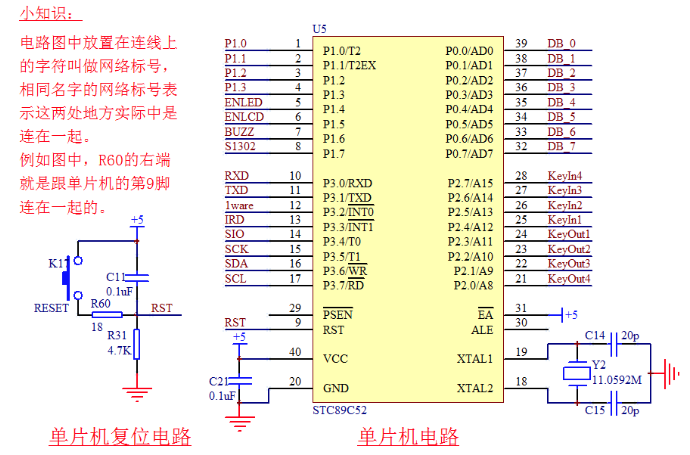

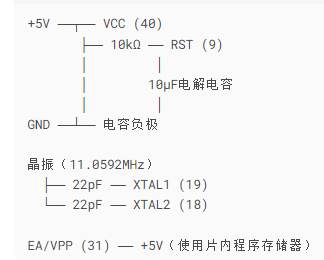

二、典型电路设计示例（以51单片机为例）

三、搭建注意事项

PCB布局要点

晶振尽量靠近单片机引脚，减少干扰。
电源走线加粗，地线铺铜降低阻抗。
数字地与模拟地单点连接（ADC应用时）。

常见故障排查

无法烧录程序：检查串口线序（TX/RX交叉连接）、CH340驱动是否安装。
系统不稳定：测量电源电压纹波（示波器观察），增加滤波电容。
晶振不起振：更换晶振或调整负载电容（可并联1MΩ电阻增强起振）。

扩展预留设计

引出所有IO口排针，方便外接传感器或显示屏。
预留I²C、SPI、UART等通信接口。

四、验证最小系统是否正常工作

基础测试方法

烧录LED闪烁程序（如控制P1.0引脚电平翻转），观察是否按预期工作。
用万用表测量电源电压是否稳定（5V±5%）。

示波器检测

晶振引脚波形：应为正弦波（幅值约1~3V）。
复位引脚时序：上电后高电平维持时间是否符合要求。

五、进阶优化方案

低功耗设计

切换单片机至休眠模式（如51的IDLE模式）。
关闭未使用外设时钟（STM32通过RCC寄存器配置）。

抗干扰设计

电源输入端加磁珠滤波。
敏感信号线包地处理。

六、不同单片机的差异

型号	电源电压	时钟配置	复位方式
STC89C51	5V	外部晶振（≤40MHz）	高电平复位
STM32F103C8T6	3.3V	外部晶振（8MHz）+ PLL倍频	低电平复位（NRST引脚）
ATmega328P	5V/3.3V	内部RC振荡器（8MHz）	低电平复位

七、推荐学习路径

入门实践：用面包板搭建最小系统 + LED控制。

外设扩展：逐步添加按键、数码管、LCD屏幕等模块。

协议学习：掌握UART、I²C、SPI通信协议。

RTOS进阶：在STM32上移植FreeRTOS，实现多任务调度。

总结：单片机最小系统是硬件开发的基石，理解其原理后，可灵活适配不同芯片型号，并逐步扩展复杂功能。建议使用Protues仿真验证电路设计，再动手焊接实物，以降低学习成本。
