温湿度传感器芯片工作原理

温湿度传感器芯片主要基于温度和相对湿度的测量原理。温度测量一般采用热敏电阻、热电偶等热敏元件，通过测量其电阻或电动势随温度变化的规律来得到温度值。对湿度测量则一般采用湿敏元件，如氯化锂、陶瓷等，通过测量其电阻或电容随湿度变化的规律来得到相对湿度值。

现代温湿度传感器芯片通常将温度传感和湿度传感两个功能集成在一块微型芯片上，并通过数字接口（如I2C、SPI）输出信号。其工作原理可以分为两大部分：温度测量和湿度测量。

一、温度测量原理

芯片内部的温度测量通常基于半导体材料的电特性与温度的确定性关系。最常见的有以下两种：

基于半导体PN结的电压特性

核心原理：硅半导体PN结（如二极管或晶体管基极-发射极）的正向压降（Vf）与绝对温度（T）成反比线性关系。温度每升高1°C，压降大约减少2mV。

芯片内实现：芯片内部会集成一个精密的、工作在小电流下的PN结作为温度敏感元件，并配备一个高精度的模数转换器（ADC）来测量这个微小的电压变化。

优点：线性度好，易于与CMOS工艺集成，成本低，是集成传感器最常用的方法。

基于电阻的温度特性

核心原理：某些金属（如铂）的电阻值随温度升高而规律性地增加，关系非常稳定和线性。

芯片内实现：在硅片上沉积形成一层极薄的铂膜，制成微型铂电阻。通过测量其电阻值变化来推算温度。

优点：精度高、稳定性好，常用于需要高精度的场合，但集成度相对复杂一些。

二、湿度测量原理

湿度测量是这类芯片的技术核心，目前主流采用的是 “电容式” 原理。

敏感结构——高分子薄膜电容

芯片上有一个微型的“电容器”，但其介质层不是固定的绝缘材料，而是一层特殊的高分子聚合物薄膜（如聚酰亚胺）。

这层薄膜具有吸湿特性：当环境中的水分子（H₂O）接触到薄膜时，会被薄膜吸收或吸附。

工作原理——介电常数变化

干燥状态下，高分子薄膜有特定的介电常数。

当薄膜吸收水分子后，由于水分子的极性很强，会显著增加薄膜的介电常数。

根据平行板电容器公式 C = ε₀εᵣA/d（其中C为电容，εᵣ为介电常数，A为面积，d为极板距离），介电常数εᵣ的增加，会导致电容值C成比例地增加。

因此，环境湿度 ↔ 薄膜吸水率 ↔ 介电常数 ↔ 电容值 形成了一条确定的对应关系。

信号转换与处理

芯片内部集成了精密的电路，用于测量这个微型电容器微小的电容变化。

通常会将电容变化先转换为频率或电压信号，再通过高分辨率的模数转换器（ADC） 转换为数字信号。

三、芯片内部的完整工作流程

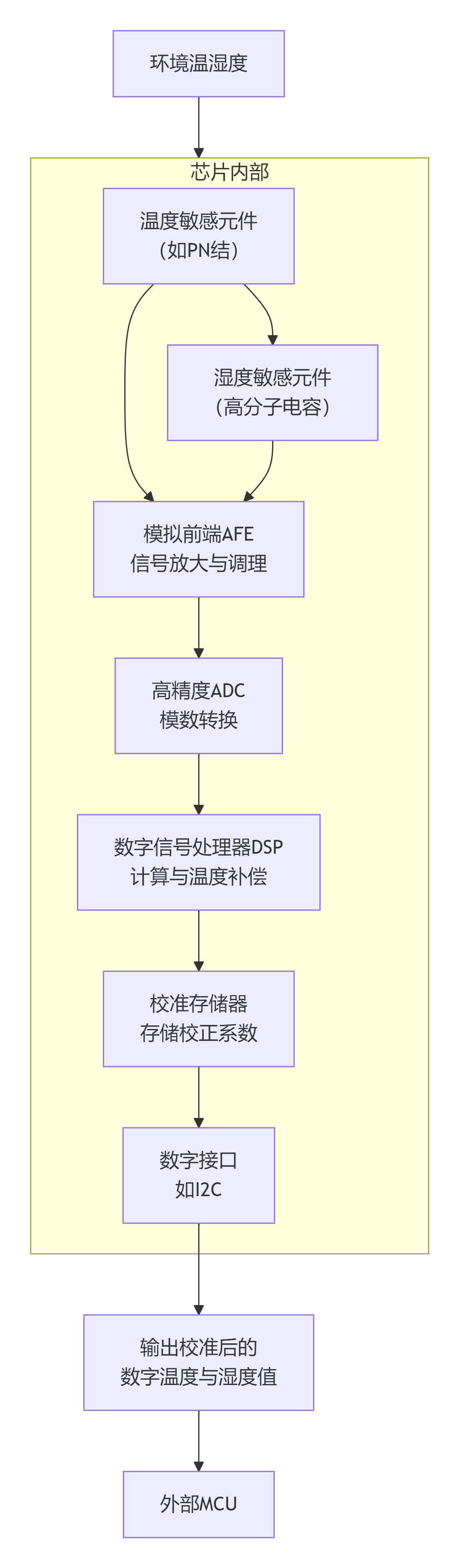

一颗典型的集成温湿度传感器芯片（如Sensirion SHT系列、TI HDC系列）的内部工作流程可以概括为下图所示：

流程详解：

敏感单元：环境中的温度和水蒸气同时作用于芯片上的两个核心敏感元件。

信号调理与转换：产生的微弱模拟信号（电压、电容）被模拟前端放大和调理，然后由高精度ADC转换为原始数字信号。

计算与补偿（最关键步骤）：

温度计算：根据原始温度数字信号和预存的标准公式，计算出当前温度值。

湿度计算与温度补偿：

湿度值本身受温度影响。高分子薄膜的吸湿特性、电容的温度特性都会随温度变化。

芯片利用刚刚测量得到的精确温度值，从预存的校准系数中查找或计算，对原始湿度测量值进行非线性校正和温度补偿。

这是保证全温度范围内湿度测量高精度的关键，也是芯片制造商的核心技术。

输出：将补偿、校准后的最终温度和湿度数据，通过数字接口发送给外部微控制器（MCU）。

四、其他湿度测量原理

除了主流的电容式，还有一些其他原理，但较少用于消费级集成芯片：

电阻式：使用吸湿后电阻值发生变化的材料（如氯化锂）。但易老化，响应慢，现在较少用。

热导式：通过测量干燥空气和湿空气的导热差异来推算绝对湿度。常用于高温高湿环境，但结构相对复杂。

总结：现代温湿度传感器芯片的特点

高度集成：将敏感元件、信号调理、ADC、处理单元和数字接口全部集成在毫米级尺寸的芯片上。

全数字化：直接输出数字信号，抗干扰能力强，便于微处理器读取。

温度补偿：内置温度传感器，自动对湿度测量进行高精度补偿。

工厂校准：出厂时逐片校准，并将校准系数存储在芯片内存中，用户无需复杂标定。

低功耗：采用CMOS工艺，非常适合电池供电的物联网（IoT）设备。
