​辉芒微(FMD)芯片烧录的正确接线方法及注意事项

辉芒微电子(FMD)芯片烧录的正确接线方法及注意事项,需根据具体fmd芯片型号(如FT61F、FT32F等)和烧录工具调整,请务必参考官方文档:

一、烧录接口与引脚定义

辉芒微芯片通常通过 ICSP(在线串行编程)接口 进行烧录,核心引脚包括:

VDD:芯片电源(3.3V或5V,根据型号确定)。

GND:接地。

DAT/PGD:数据线(双向通信)。

CLK/PGC:时钟线(烧录时序控制)。

RST:复位引脚(部分型号需接高电平或脉冲信号启动烧录模式)。

常见型号示例:

FT61F02x系列:需连接 VDD、GND、PGD(DAT)、PGC(CLK)、RST。

FT32F0系列:可能增加 PWM/VPP 引脚用于高压编程(部分旧型号)。

二、烧录器接线方法

1. 官方烧录器(如FMD Writer)

接线步骤:

将烧录器的 VCC 与芯片 VDD 连接。

烧录器 GND 接芯片 GND。

烧录器 DAT/PGD 接芯片对应数据引脚。

烧录器 CLK/PGC 接芯片时钟引脚。

烧录器 RST 接芯片复位引脚(部分型号需额外上拉电阻)。

注意事项:

确保烧录器供电电压与芯片工作电压一致(3.3V或5V)。

若使用外部电源,需断开烧录器供电跳线帽(避免电压冲突)。

2. 第三方烧录器(如PICKit、J-Link)

接线逻辑相同,但需根据烧录器信号名称匹配(例如:PGD对应SWDIO,PGC对应SWCLK)。

部分烧录器需通过转接板或自定义引脚映射(参考烧录器手册)。

三、常见问题与注意事项

电源稳定性

烧录时确保 VDD 电压稳定,避免波动导致通信失败。

若芯片需外部供电,建议先上电再连接烧录器。

复位引脚处理

部分型号需在 RST 引脚施加低电平脉冲进入烧录模式(例如:拉低>10ms后释放)。

检查是否需要上拉电阻(通常4.7kΩ至10kΩ)。

信号干扰

使用短导线(建议≤15cm)并远离高频噪声源(如电机、开关电源)。

必要时在 DAT/CLK 线上串联22-100Ω电阻抑制反射。

防静电措施

操作前佩戴防静电手环,避免静电击穿芯片。

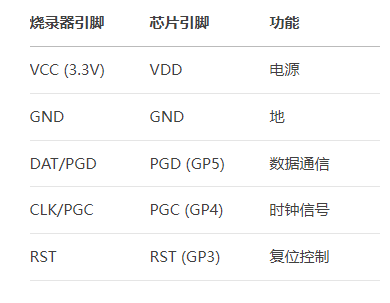

四、接线示例(以FT61F023为例)


五、故障排查

无法识别芯片

检查接线是否正确,确认无虚焊或接触不良。

测量 VDD 电压是否达标(3.3V/5V ±5%)。

尝试降低烧录器通信速率(部分长线需降速)。

烧录中途失败

检查电源负载能力(芯片+外围电路电流是否超限)。

确认芯片未进入睡眠模式(部分型号需禁用看门狗)。

校验错误

重新擦除芯片后再次烧录。

检查代码是否超出芯片Flash容量。

六、推荐工具与资源

官方工具

FMD Writer(辉芒微官网下载)。

FMD ISP Programming Software。

文档参考

《FT61Fxx Series User Manual》(具体型号手册)。

辉芒微官网提供的烧录指南。

如需具体型号的接线图,请提供芯片完整型号(如FT61F023-TSSOP20),可进一步针对性说明!
