一、核心定义

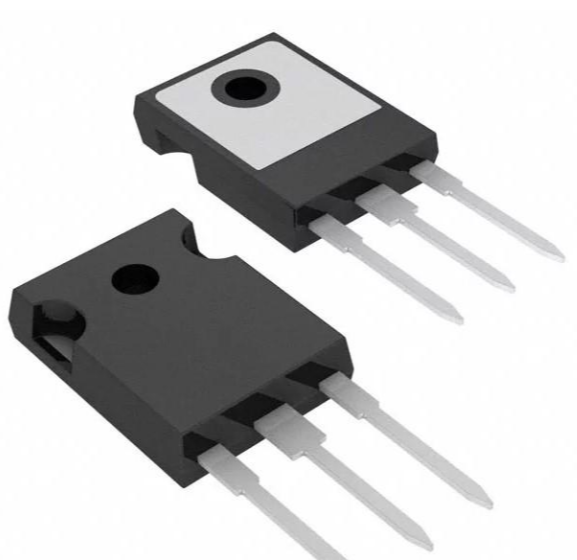

分立器件是单个独立封装、具备单一基础功能的电子元件，与集成电路（IC）的高度集成特性不同，它以独立形式存在，仅执行特定电路操作（如整流、放大、开关等）。其核心结构由三部分组成：芯片（决定器件核心功能）、引线/框架（用于与外部电路连接及辅助散热）、塑封外壳（对内部结构起到保护作用），每个器件均有独立引脚，需通过电路板布线与其他器件协同实现电路功能，且功能边界清晰、可单独替换检修。
二、主要分类
分立器件可按功能、功率、材料及结构三大维度分类，各类别核心细分及特点如下：
（一）按功能分类
- 半导体有源器件：二极管（允许电流单向通过，用于整流、稳压、电路保护等）；三极管（用于信号放大、开关控制）；场效应管（MOSFET，适用于高频开关场景）；IGBT（绝缘栅双极型晶体管，结合MOSFET和BJT特性，适配高压大电流场景）；晶闸管（SCR/Triac，用于交流调压、电力控制）。
- 无源器件：电阻、电容、电感等，主要用于限流、分压、滤波、储能等基础电路操作。
- 机电器件：继电器、压敏电阻等，用于电路控制、过压保护等场景。
- 光电器件与传感器：光耦、光敏二极管、霍尔元件等，用于光电转换、信号传感等。
（二）按功率分类
- 小信号器件：耗散功率小于1W或额定电流小于1A，主要用于低功率、小信号处理场景。
- 功率分立器件：耗散功率≥1W或额定电流≥1A，核心用于电力控制、高功率设备等场景，具备耐高压、耐大电流的特点。
（三）按材料和结构分类
- 按材料：分为硅基、锗基及化合物半导体分立器件，其中硅基器件应用最广泛。
- 按结构：分为PN结二极管、双极型晶体管、MOSFET等，结构差异决定其功能和应用场景的不同。
三、应用场景
分立器件应用场景广泛，覆盖多个领域，核心适配高功率、高电压、高频或结构简单的电路需求，具体包括：整流、信号放大、电力控制、高频电路等基础电路场景；汽车电子、消费电子、工业与能源、通信设备、航天国防等行业领域。尤其在高功率、高电压场景中，分立器件的稳定性和适配性优于集成电路，仍是不可或缺的电子元件。
四、市场与发展
分立器件在电力电子和工业控制领域占据重要地位，2023年全球功率分立器件市场规模约为321亿美元，展现出强劲的产业需求。目前，国际标准化组织已发布针对分立器件的相关标准，进一步推动全球分立器件产业的规范化发展，助力技术迭代升级，适配更多高端应用场景的需求。
