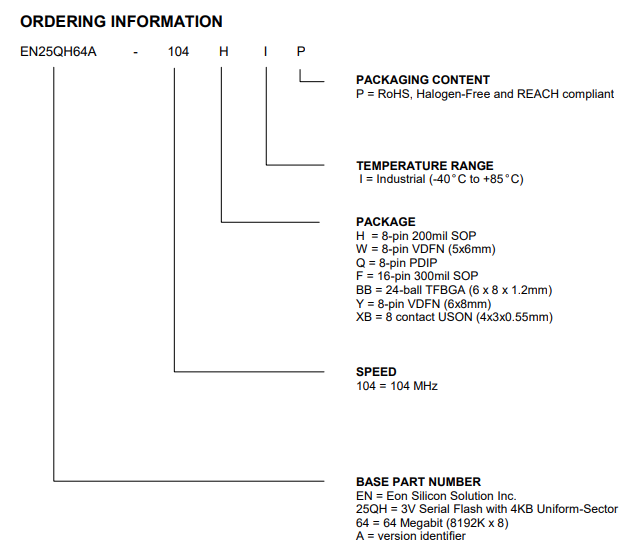

EN25QH64A-104HIP

EN25QH64A-104HIP芯片介绍：

EN25QH64A 64 Megabit 3V Serial Flash Memory with 4Kbyte Uniform Sector

单电源操作

-全电压范围：2.7-3.6伏

串行接口架构

-SPI兼容：模式0和模式3

64 M位串行闪存

-64兆位/8192千字节/32768页

-每个可编程页面256字节

标准、双路或四路SPI

-标准SPI：CLK、CS#、DI、DO、WP#、，

保持#/重置#

-双SPI：CLK、CS#、DQ0、DQ1、WP#、，

保持#/重置#

-四路SPI：CLK、CS#、DQ0、DQ1、DQ2、DQ3

-可配置的虚拟循环数

高性能

-正常读取

-83MHz

-快速阅读

-标准SPI:104MHz，带1个虚拟字节

-双SPI：104MHz，带1个虚拟字节

-四路SPI：104MHz，3个虚拟字节

低功耗

-5mA典型有功电流

- 1典型的断电电流

统一扇区架构：

-2048个4-KB扇区

-256个32K字节的块

-128个64KB的块

-任何扇区或块都可以单独擦除

软件和硬件写保护：

-通过写入保护全部或部分内存

软件

-使用WP#引脚启用/禁用保护

软件和硬件重置

高性能编程/擦除速度

-页面编程时间：典型0.5ms

-扇区擦除时间：典型值40ms

-典型的半块擦除时间为200ms

-块擦除时间通常为300ms

-芯片擦除时间：典型30秒

易失性状态寄存器位。

可锁定的512字节OTP安全扇区

读取唯一ID号

最低100K续航周期

数据保留时间20年

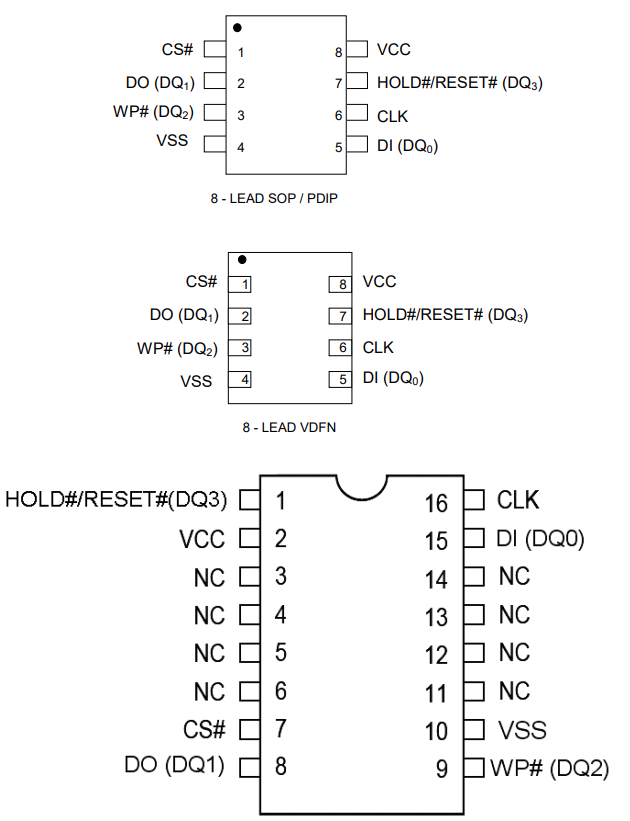

程序包选项

-8针SOP 200mil机身宽度

-8触点VDFN（5x6mm）

-8针PDIP

-16针SOP 300mil机身宽度

-24球TFBGA（6x8mm）

-8触点VDFN（6x8mm）

-8触点USON（4x3x0.55mm）

-所有无铅封装均符合RoHS标准，

无卤素和REACH。

工业温度范围

EN25QH64A-104HIP一般说明

EN25QH64A是一款64兆位（8192K字节）串行闪存，具有高级写保护功能机制。EN25QH64A支持单比特和四位串行输入和输出命令通过标准串行外围接口（SPI）引脚：串行时钟、芯片选择、串行DQ0（DI）和DQ1（DO）、DQ2（WP#）和DQ3（保持#/RESET#）。支持高达104MHz的SPI时钟频率在使用四路输出时，允许四路输出的等效时钟速率为416MHz（104Mhz x 4）阅读说明。

使用页面程序，可以一次对存储器进行1到256个字节的编程指令。

EN25QH64A还提供了一种复杂的方法来保护单个块免受错误或恶意程序和擦除操作。通过提供单独保护和不保护的能力块，系统可以取消对特定块的保护，以修改其内容，同时保留其余部分存储器阵列的块受到安全保护。这在程序代码为在子程序或模块的基础上或在数据存储段的应用程序中进行修补或更新需要在不对程序代码段进行错误修改的风险下进行修改。

EN25QH64A的设计允许一次进行单个扇区/块或全芯片擦除操作。

EN25QH64A可以被配置为以软件保护模式保护部分存储器。

这个该器件可以在每个扇区或块上维持至少100K的编程/擦除周期。

存储器结构内存的组织方式如下：

 8,388608字节

 统一扇区架构

128个64KB的块

256个32K字节的块

2048个4-KB扇区

32768页（每页256字节）

每个页面都可以单独编程（位从1到0编程）。该设备是扇区，

块或芯片可擦除，但页面不可擦除。
