EN25QE32A-104HIP2P芯片产品介绍:
EN25QH128A
128兆位串行闪存,带4K字节统一扇区
SPI NOR FLASH芯片
特征
单电源操作
软件和硬件写保护:
-全电压范围:2.7-3.6伏
-通过写入保护全部或部分内存
·串行接口架构
软件
-SPI兼容:模式0和模式3
-使用WP#引脚启用/禁用保护
128 M位串行闪存
● 高性能编程/擦除速度
-128 M位/16384 K字节/65536页
-页面编程时间:典型值为0.8ms
-每个可编程页面256字节
扇区擦除时间:典型50ms
-32KB块擦除时间典型值100ms
标准、双路或四路SPI
64KB块擦除时间通常为20毫秒
-标准SPI:CLK、CS#、DI、DO、WP#、HOLD#
-芯片擦除时间:典型值为45秒
-双SPI:CLK、CS#、DQo、DQ1、WP#、HOLD#
四路SPI:CLK、CS#、DQo、DQ、DQz、DQ
.写暂停和写简历
高性能
● 可锁定的512字节OTP安全扇区
标准SPI的时钟频率为104MHz
● 支持可发现的串行闪存
两个数据位的104MHz时钟速率
参数(SFDP)签名
-四个数据位的80MHz时钟速率
读取唯一ID号
突发模式
·最低100K续航周期
连续线性爆发
-8/16/32/64/128/256带包裹的线性爆发-

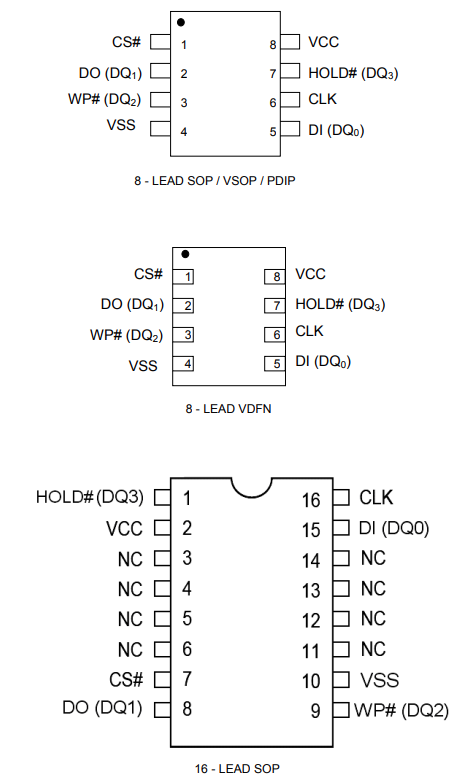

.包装选项
-8针SOP 200mil机身宽度
周围
-8针VSOP 200mil机身宽度
·低功耗
-8触点VDFN(5x6mm)
-12mA典型有功电流
-8触点VDFN(6x8mm)
-1μA典型断电电流
-8针PDIP
·统一扇区架构:
-16针SOP 300mil机身宽度
-4096个4KB扇区
-24球TFBGA(x8mm)
-所有无铅封装均符合RoHS标准,
512个32千字节的块
-256个64千字节的块
无卤素和REACH。
·工业温度范围
-任何扇区或块都可以单独擦除
一般说明
EN25QH128A是a_128兆位(16384千字节)串行闪存,具有增强的写入功能
保护机制。EN25QH128A支持标准串行外围接口(SPI),以及
使用SPI引脚的高性能双/四路输出以及双/四线I/O:串行时钟、芯片
选择串行DQo(DI)、DQ:(DO)、DQ2(WP#)和DQ(HOLD#)。SPI时钟频率高达104MHz
支持双输出208MHz(104MHz x 2)和320MHz的等效时钟速率
使用双/四I/O快速读取指令时,四输出为(80MHz x 4)。内存可以
使用页面编程指令一次编程1到256个字节。
EN25QH128A的设计允许一次进行单个扇区/块或全芯片擦除操作。
EN25QH128A可配置为以软件保护模式保护部分存储器。
该设备可以在每个扇区或块上维持至少10oK的编程/擦除周期。
