EMG1610-LB48NBR

产品型号：EMG1610-LB48NBR

制造商：ESMT(晶豪科技)

价格：具体面议

温控范围：−40°C to 105°C

用途：电机控制专用集成电路

存储容量：18KB闪存-2KB XRAM+256B IRAM

电压-电源：4.5V ~ 5.5V

规格封装：LQFP7x7-48L

说明书：点击下载

其他介绍

EMT1050 FOC Motor Controller with 3-Phase 600V Gate Driver

EMG1610-LB48NBR产品概述：

ESMT(晶豪科技)EMG1610包括一个控制器，该控制器集成了8051内核，带有执行正弦波的外围电路永磁同步电机/无刷直流电机的磁场定向控制应用。对于转子位置检测，它支持无传感器、霍尔锁存器、霍尔元件和反电动势输入。在……里面此外，系统级外围功能，如ADC，UART接口、IR解码器、看门狗定时器、电流传感、短路保护（SCP）和锁定转子集成保护以减少组件数量，

PCB尺寸和系统成本。该设备还包括三个半桥配置配备高达600V的外部引导网络三相电机驱动应用。

EMG1610-LB48NBR产品特点：

工作频率24MHz

高性能8051微控制器

矢量中断控制器，13个中断源

工作电压范围：4.5V至5.5V

内存大小：

−18KB闪存程序存储器

−256 x 8位IRAM

−2K x 8位XRAM

最多18个通用输入/输出（GPIO）引脚

两个16位定时器和一个8位定时器

看门狗（WD）定时器

12通道12位1MSPS ADC（AD0/1/2内部

用于电流分流，AD10用于1.5V，AD11用于

AVREF）

1个UART串行通道

−CRC-8支持

−40字节发送和接收数据缓冲区

带死区时间控制的16位PWM发生器

闪存CRC-16支持

深度睡眠模式电流小于200uA

支持

−无传感器+1或3（2+1）分流器

−3个霍尔IC+1或3个（2+1）分流器

−1个霍尔集成电路+1个分流器

−1个霍尔元件+1个分流器

−2个霍尔元件+1个分流器

−3个霍尔元件+1个分流器

空间矢量PWM（SVPWM）

现场定向控制（FOC）

支持过调制控制（OVM）

支持5和7扇区SVPWM控制

支持2个霍尔元件作为回路控制

初始位置检测（IPD）

内置3个运算放大器（PGA，最大增益：32）和5个比较器

内置电流感测通道滤波器和OVP检测

支持红外解码

支持扭矩/速度/功率PID回路控制

支持LED亮度和色温控制

支持单极对电机120000rpm

保护：OCP、UVLO和锁定转子保护

栅极驱动器：

浮动通道设计用于Bootstrap操作，最高可达600V

内置5V LDO，30mA

源/汇电流：90mA/200mA

VCC电源范围：10V~18V

VCC和VBS的欠压锁定

应用程序：

三相风扇电机、落地扇、通风风扇、抽油烟机、排气扇、水泵、吊扇

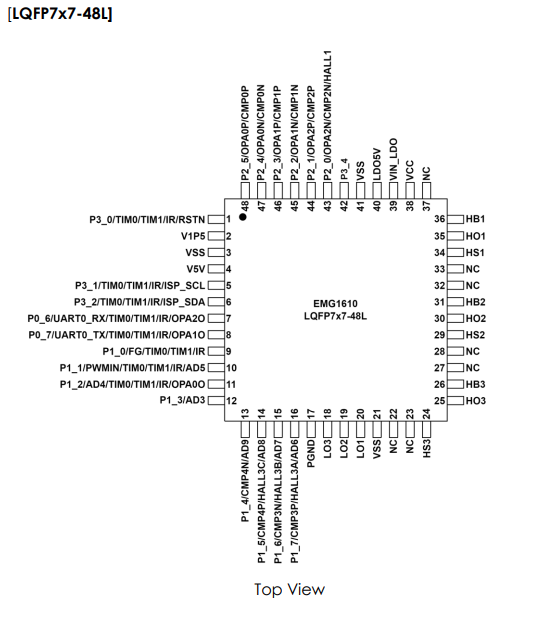

封装类型：LQFP7x7-48L；

Packing / MPQ：2500 Units / Reel

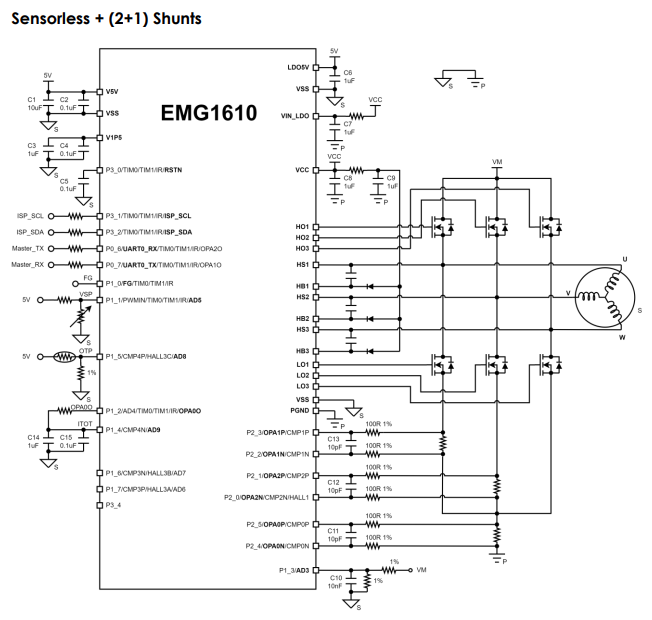

典型应用电路图：


注：

1.C1~C7和C8应尽可能靠近控制器放置。

建议C10的值为1nF至10nF。

3.C11至C13和六个100R电阻器应尽可能靠近控制器。

4.从分流电阻器到控制器的每相电流传感接线应为差分对。

5.建议C11至C13的值为10pF~1nF

6.电源接地（P）和信号接地（S）通过单点连接
