EMT1050-TS28NBR

产品型号：EMT1050-TS28NBR

制造商：ESMT(晶豪科技)

价格：具体面议

温控范围：−40°C to 105°C

用途：电机控制专用集成电路

存储容量：18KB闪存-2KB XRAM+256B IRAM

电压-电源：4.5V ~ 5.5V

规格封装：TSSOP-28L

说明书：点击下载

其他介绍

EMT1050 Three-Phase FOC PMSM/BLDC 电机控制器

EMT1050-TS28NBR产品概述：

ESMT(晶豪科技)EMT1050将8051内核与外围设备集成在一起执行正弦波磁场定向控制的电路（F.O.C.）永磁同步电机/无刷直流电机应用。用于转子位置检测，支持无传感器、霍尔锁存、霍尔元件和反电动势输入。此外，系统级外围功能，如ADC、UART接口、IR解码器、看门狗定时器、电流感应、短路保护（SCP）和锁定转子保护集成以减少组件数量、PCB尺寸和系统成本.

EMT1050-TS28NBR产品特点：

工作频率24MHz

高性能8051微控制器

矢量中断控制器，13个中断源

工作电压范围：4.5V至5.5V

内存大小：

−18KB闪存程序存储器

−256 x 8位IRAM

−2K x 8位XRAM

多达25个通用输入/输出（GPIO）引脚

两个16位定时器和一个8位定时器

看门狗（WD）定时器

12通道12位1MSPS ADC（AD0/1/2内部

用于电流分流，AD10用于1.5V，AD11用于

AVREF）

1个UART串行通道

−CRC-8支持

−40字节发送和接收数据缓冲区

带死区时间控制的16位PWM发生器

闪存CRC-16支持

深度睡眠模式电流小于200uA

支持

−无传感器+1或3（2+1）分流器

−3个霍尔IC+1或3个（2+1）分流器

−1个霍尔集成电路+1个分流器

−1个霍尔元件+1个分流器

−2个霍尔元件+1个分流器

−3个霍尔元件+1个分流器

空间矢量PWM（SVPWM）

现场定向控制（FOC）

支持过调制控制（OVM）

支持5和7扇区SVPWM控制

支持2个霍尔元件作为回路控制

初始位置检测（IPD）

内置3个运算放大器（PGA，最大增益：32）和5个比较器

内置电流感测通道滤波器和OVP检测

支持红外解码

支持扭矩/速度/功率PID回路控制

支持LED亮度和色温控制

支持单极对电机120000rpm

保护：OCP、UVLO和锁定转子保护

Packing / MPQ：2500 Units / Reel 2500 Units / Small Box

应用程序：

三相风扇电机、真空吸尘器电机、落地扇、通风风扇、排气扇、空气滤清器、加湿器、抽油烟机、水泵、吊扇

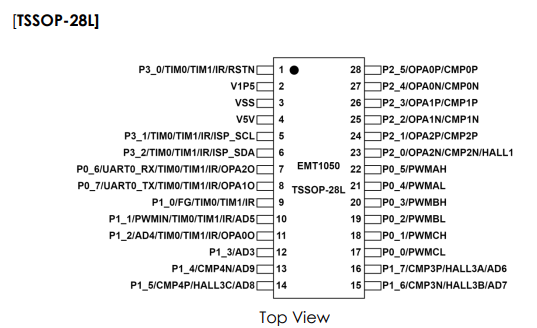

封装类型：TSSOP-28L；

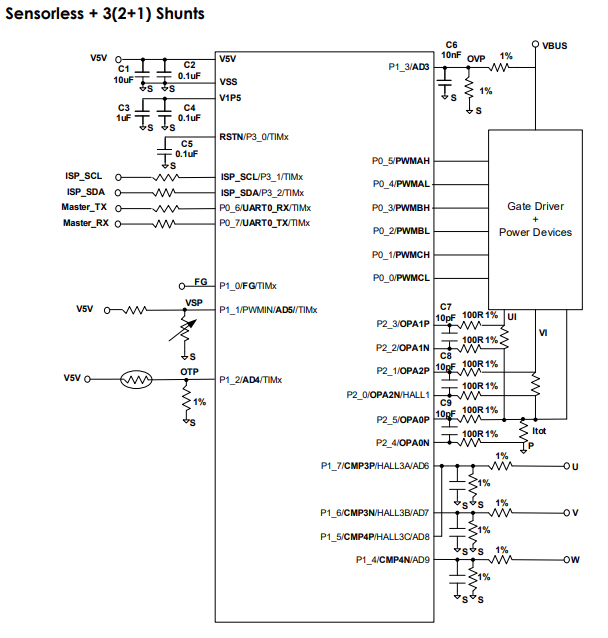

典型应用电路图：


注：

1.C1、C2、C3、C4和C5应尽可能靠近控制器。

2.建议C6的值为1nF~10nF。

3.C7至C9和六个100R电阻器应尽可能靠近控制器放置。

4.从分流电阻器到控制器的每相电流传感接线应为差分对。

5.建议C7至C9的值为10pF~1nF。

6.电源接地（P）和信号接地（S）通过单点连接
