BLDC 180°正弦波控制器
电机控制专用集成电路EMT1042-NC28NBR产品概述：
ESMT(晶豪科技)EMT1042将8051内核与外围设备集成在一起执行正弦波电机控制的电路。用于转子位置检测，它可以支持无传感器电机或霍尔锁存IC输入。此外，系统级外围设备ADC、OPAMP、比较器等功能，通信接口、SVPWM、看门狗定时器、电流感应、欠压锁定（UVLO）、过压电流保护（OCP）和堵转保护集成以减少组件数量和PCB尺寸以及系统成本。
EMT1042-NC28NBR产品特点：
工作频率24MHz
高性能8051微控制器
矢量中断控制器，12个中断源
工作电压范围：4.5V至5.5V
内存大小：
−32KB闪存程序存储器
−256 x 8位IRAM
−4K x 8位XRAM
多达19个通用输入/输出（GPIO）引脚两个计时器
看门狗（WD）定时器
8通道12位ADC转换器
1个UART串行通道
−支持CRC-8
−40字节发送和接收数据缓冲区
带死区时间控制的16位PWM发生器
16位PWM_DAC发生器
MDU：签名/未签名32x32、16x16、32/16、16/16
Flash代码保护
深度睡眠模式电流小于200uA
支持
−无传感器+1或3个分流器
−3个霍尔集成电路+1或3个分流器
−1个霍尔集成电路+1个分流器
空间矢量PWM（SVPWM）
电流相位补偿器
初始位置检测（IPD）
内置3个运算放大器（PGA，最大增益：20）
内置5个比较器（带4通道参考最大1.0V）
ADC0~5支持自动转换
1通道12位PWMIN
1通道捕获
保护：OCP、OVP、UVLO、锁定保护和相位
未连接保护
Packing / MPQ：3000 Units / Reel 6000 Units / Small Box

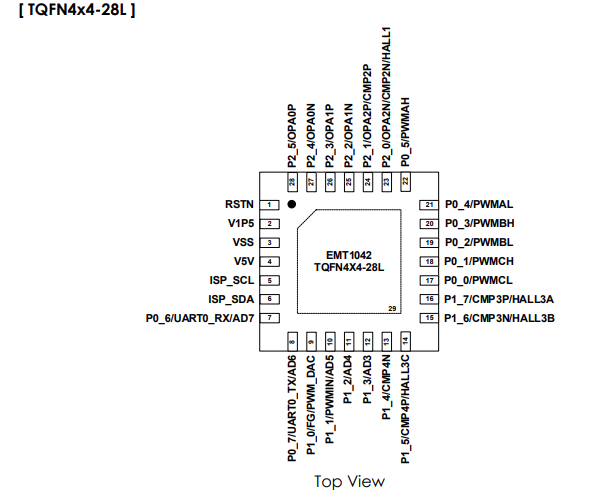

封装类型：TQFN4x4-28L；
应用程序：
三相无刷直流风扇电机、落地扇、通风风扇、排气扇、空气滤清器、加湿器、抽油烟机

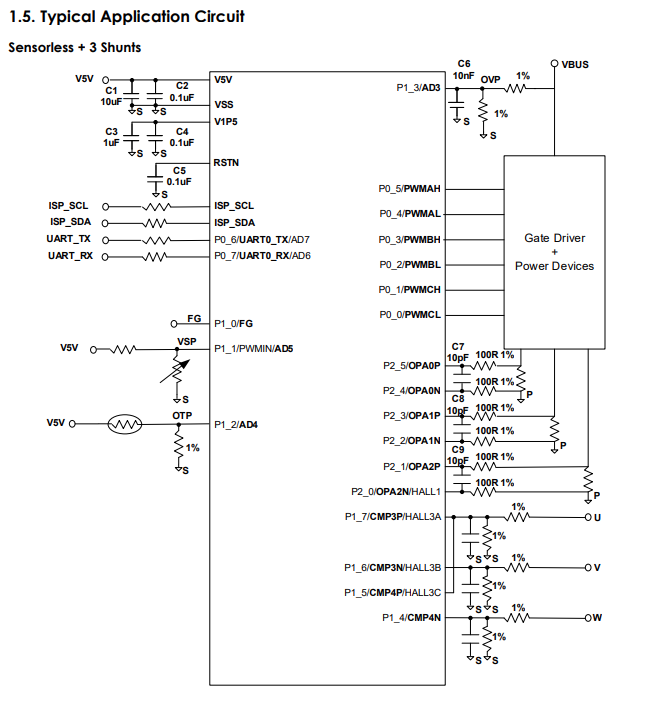

典型应用电路图：
注：
1.C1、C2、C3、C4和C5应尽可能靠近控制器。
2.建议C6的值为1nF~10nF。
3.C7至C9和六个100R电阻器应尽可能靠近控制器放置。
4.从分流电阻器到控制器的每相电流传感接线应为差分对。
5.建议C7至C9的值为10pF~1nF。
6.电源接地（P）和信号接地（S）通过单点连接
