CTF2304

产品型号：CTF2304

制造商：sensylink(申矽凌)

价格：具体面议

温控范围：-40℃至125℃

用途：热管理芯片

存储容量：

电压-电源：1.8V至5.5V

规格封装：QFN-3x3-24,TSSOP-24

CTF2304通用风扇管理芯片产品概述：

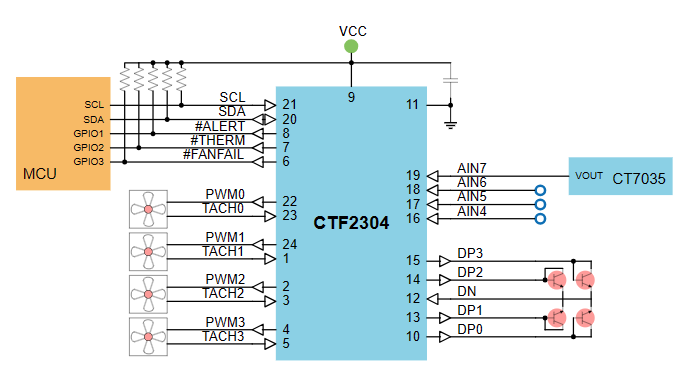

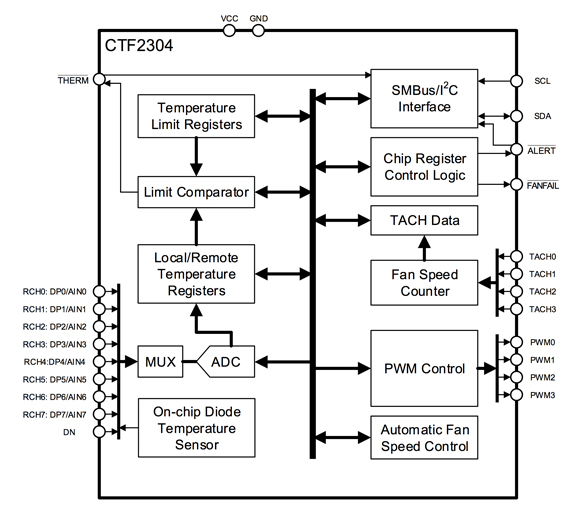

sensylink(申矽凌)CTF2304是一款系统级热管理解决方案芯片，包括1通道本地温度+8通道远程温度/电压监测器+4通道风扇转速监测器和带I2C/SMBus数字接口的驱动器。非常适合用于笔记本电脑、路由器和电信设备系统等。

CTF2304通用风扇管理芯片产品特点：

工作电压：1.8V至5.5V

与SMBus和I2C兼容的数字接口

支持SMBus警报响应地址（ARA）

支持数据包错误检查（PEC）

支持测量数据的块读取

多个从属地址选项

从地址由（“ALERT”）引脚和（“THERM”）引脚的上拉电阻决定。

本地温度传感器

±1°C精度，0.0625°C分辨率

远程温度传感器

±1°C精度，0.0625°C分辨率

温度范围：-40°C至+125°C

PWM控制器

PWM频率：10Hz至40kHz

占空比：0%至100%，8位

自动风扇转速控制回路

可编程的高/低限报警和带滞后的热处理温度

智能FANFAIL检测

封装：QFN-3x3-24,TSSOP-24
