CT1721

产品型号：CT1721

制造商：ensylink(申矽凌)

价格：具体面议

温控范围：-50℃至150℃

用途：数字输出温度传感器（本地）

存储容量：

电压-电源：1.4V至5.5V

规格封装：CSP-4 ,TO-92S-2,SOT-23,DFN1.6x0.8-2 ,DFN1.6x1.6-6

IC说明书：点击下载

其他介绍

CT1721温度传感器芯片 > 数字输出温度传感器（本地）是一款带脉冲计数接口的温度传感器。它是非常适用于白色家电、暖通空调和物联网等。

相关的产品型号系列：CT1721SJ4R、CT1721CJ4R、CT1721SZ2、CT1721CZ2、CT1721SKR、CT1721CKR、CT1721SDNR、CT1721CDNR、CT1721SDNAR；

CT1721产品描述

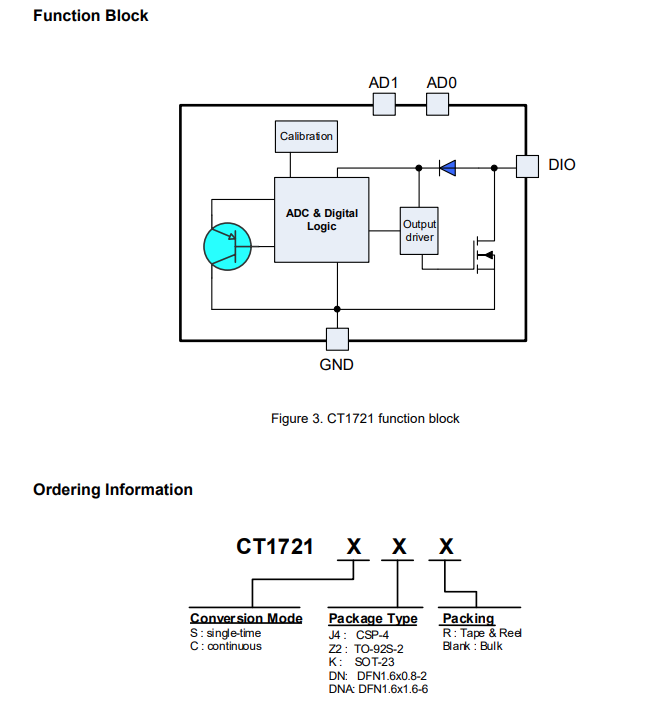

CT1721是一个具有脉冲计数功能的温度传感器界面。它只需要一个外部上拉电阻器应用。芯片的DIO引脚可以是直接连接到MCU的GPIO引脚，不需要MCU定时器资源进行单次转换模式设备，可以节省软件开销MCU。该芯片集成了带隙、AD转换器和具有开漏输出的数字接口。DIO引脚播放电源和数字脉冲输出的双重作用（明渠）。一旦DIO引脚通过以下方式强制供电上拉电阻，芯片将启动温度脉冲测量和输送温度随后计数，直到MCU拔出低DIO引脚。芯片支持多个设备（最多9个传感器）连接到MCU的同一I/O引脚通过地址码（由用户通过AD0、AD1引脚设置）。芯片还支持单次或连续用于温度测量的转换。

可选封装：CSP-4、TO-92S-2、SOT-23、DFN1.6x0.8-2和DFN1.6x1.6-6封装。

CT1721产品特征

工作电压（DIO引脚）：1.4V至5.5V 转换电流：36uA（典型值）

温度转换

温度精度：-10℃至80℃范围内±0.5℃（最大）-50℃至150℃范围内±1.0℃（最大）

温度分辨率：0.0625oC或0.1oC（*）

输出温度数据与脉冲计数数

温度转换时间：14ms（典型）

温度数据传输时间，38毫秒（典型值）单脉冲周期时间：8.6us（典型值）最多支持9个传感器进行连接MCU的I/O引脚用于监控9个区域同时温度范围：-50℃至150℃Oc公司

这是一个选项，请联系Sensylink销售部。

应用领域：白色家电、暖通空调、物联网设备

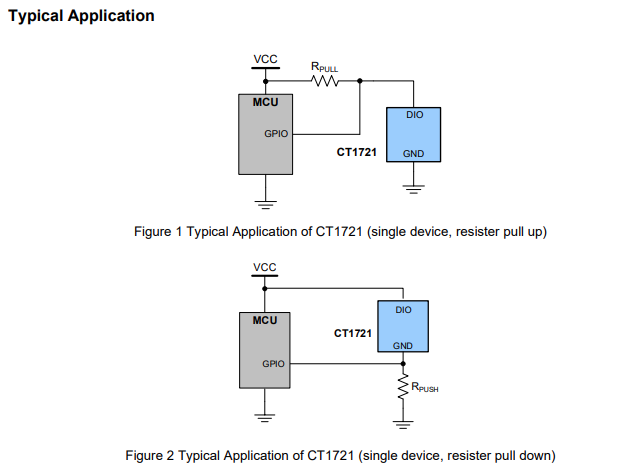

CT1721原理图



1.对于单设备应用，不需要为传感器指定地址代码。如果同一IO中有多个设备

MCU的引脚，需要为每个传感器指定不同的地址码。

2.Sensylink符合RoHS 2.0/REACH要求。因此，大多数封装类型Sensylink只提供无卤状态，而不是铅免费。

3.标记ID包括2行字符。一般来说，第一行字符是零件号，第二行字符是日期

代码加上生产信息。对于非常小的外形包装，有2~4位数字代表产品信息和日期代码。
