CT1780

产品型号：CT1780

制造商：sensylink(申矽凌)

价格：具体面议

温控范围：-40℃至125℃

用途：快闪记忆体

存储容量：

电压-电源：3.0V至5.5V

规格封装：DFN3X4-10

IC说明书：点击下载

其他介绍

CT1780产品概述（温度传感器芯片 > 热电偶信号调理芯片）

CT1780执行冷端补偿，并将来自K型、J型、N型、T型、S型、R型或E型热电偶的信号数字化。转换器将温度解析为0.25°C，允许读数高达+1768°C，低至-270°C。

CT1780型号类别：

CT1780DNR

CT1780JDNR

CT1780NDNR

CT1780TDNR

CT1780EDNR

CT1780产品特点

工作电压：3.0V至5.5V

14位，分辨率为0.25℃

集成冷端补偿

可用于多种热电偶类型：支持K型、J型、N型、T型和E型

检测热电偶对GND或VDD的短路

检测打开的热电偶

兼容单线接口

工作温度范围：-40℃至125℃

CT1780应用领域：

HVAC、工业的、医疗的、电器

CT1780功能说明

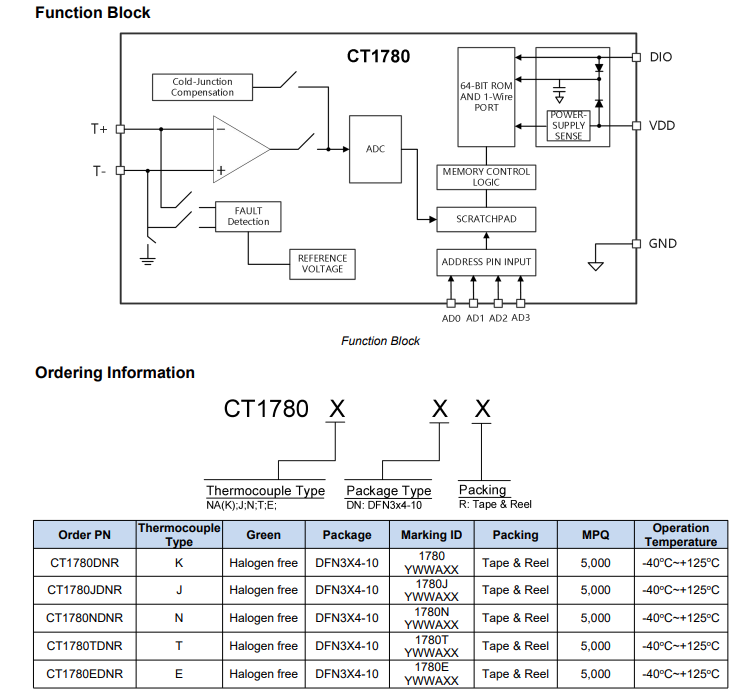

CT1780是一款复杂的热电偶到数字转换器，内置14位ADC，冷端补偿传感和校正、数字控制器、单线数据接口和相关控制逻辑。 6.1.1.温度转换该设备包括信号调节硬件，用于将热电偶的信号转换为电压兼容的信号ADC的输入通道。T+和T-输入连接到内部电路，减少了引入热电偶线的噪声误差。在将热电电压转换为等效温度值之前，有必要进行补偿热电偶冷端侧（设备环境温度）和0°C虚拟温度之间的差异参考。对于K型热电偶，电压变化约为41µV/°C，接近热电偶特性具有以下线性方程：输出电压=（41.276µV/°C）x（TR-TAMB）其中VOUT是热电偶输出电压（µV），TR是远程热电偶结的温度TAMB是设备的温度（°C）。CT1780冷端补偿单线热电偶到数字转换器。

其他热电偶类型使用类似的直线近似，但具有不同的增益项。请注意CT1780假设温度和电压之间存在线性关系。因为所有热电偶都表现对设备的输出数据进行适当的校正。 6.1.2.冷端温度补偿热电偶的功能是感测热电偶两端之间的温差电线。热电偶的“热”结可以在整个工作温度范围内读取。参考结，或“冷”端（其温度应与安装设备的板相同）温度范围为-40°C至+125°C。当冷端的温度波动时，设备会继续精确地感测另一端的温差。该设备感应并校正冷端参考结温的变化补偿。它通过首先测量其内部模具温度来实现这一点，该温度应保持不变温度作为参考结。然后，它测量热电偶输出端的电压参考结，并将其转换为非补偿热电偶温度值。该值为添加到器件的管芯温度中，以计算热电偶的“热结”温度。请注意“热结”温度可以低于冷结（或参考结）温度。当热电偶冷端和设备处于相同的温度。避免将发热装置或组件放置在CT1780附近，因为这可能会产生冷端相关误差。
