eeprom与flash的区别和存储容量

EEPROM和Flash都是非易失性存储器，但在寿命和应用场景上存在显著差异。它们的擦写寿命直接影响其使用场景和设计选择。

EEPROM的擦写寿命通常较高，约为100万次，适合频繁修改小数据的场景，如设备配置参数或传感器校准值。其单字节擦写的灵活性使其在嵌入式系统中广泛应用。然而，EEPROM的存储容量较小，通常在KB到MB级，且单位存储成本较高。

Flash的擦写寿命因架构不同而有所差异。NOR Flash的寿命约为10万次，而NAND Flash更低，通常为1000到1万次。尽管寿命较短，但Flash的容量可达TB级，适合大容量存储需求，如固态硬盘（SSD）和移动设备。其擦写操作以块为单位，效率高但存在“写放大”问题。

EEPROM vs. FLASH：核心对比一览

为了快速建立整体概念，我们首先通过一个核心对比表来总览两者的关键差异。

特性维度	EEPROM	NOR FLASH	NAND FLASH
擦写单位	字节	块 (擦除) / 字/字节 (编程)	块 (擦除) / 页 (编程)
读取方式	随机存取，字节级	随机存取，支持XIP	顺序存取，按页读取
存储密度	低	中	极高
单位成本	高	中	低
擦写寿命	高 (约10⁶次)	中 (约10⁵次)	较低 (10³-10⁴次)
主要应用	配置参数、校准数据	程序代码、Bootloader	大容量数据存储 (SSD, U盘)

一、核心区别深度解析

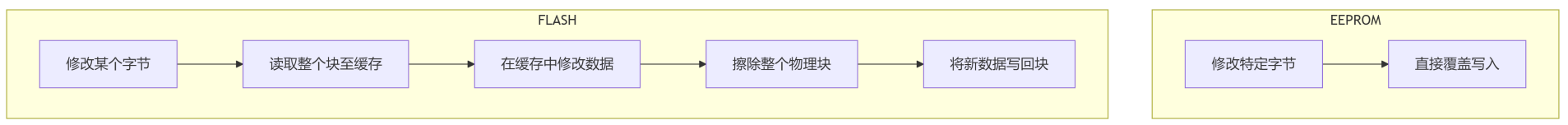

这是两者最本质的区别，直接决定了它们的应用场景。下图清晰地展示了修改数据时的流程差异：

EEPROM：精准的直接覆盖
如同直接在一页纸上修改某个字，无需关心上下文。这使得它在频繁修改零星数据时效率极高。
FLASH：繁琐的“搬运-清理-重写”
如同想修改笔记本某一页的一个词，必须：1) 将整页内容抄到草稿纸上；2) 用橡皮擦把整页擦干净；3) 把修改好的整页内容重新誊写回去。此过程导致 “写入放大” ，影响速度和寿命。

存储单元的结构是造成上述差异的物理根源。

存储单元结构对比

类型	单元结构图（示意图）	结构描述	带来的影响
EEPROM	[双晶体管结构]	每个单元由两个晶体管组成：一个存储管（浮栅）和一个选择管。	优点：允许对每个字节进行独立、精确的电荷控制。缺点：电路复杂，单元面积大，难以实现高密度集成。
FLASH	[单晶体管结构]	每个单元仅由一个晶体管构成，通过源极、控制栅等接线的不同实现寻址。	优点：结构极其简单，单元面积小，可以高密度排列成阵列，实现大容量。缺点：擦写时必须施加高电压，只能以“块”为单位进行。

注：FLASH（尤其是NAND）通过牺牲结构的独立可控性，换来了极高的存储密度和成本优势。

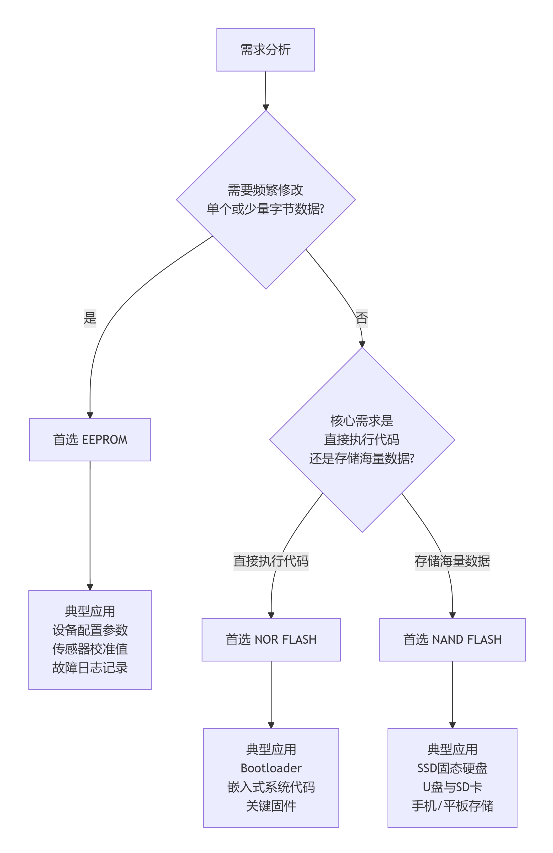

基于以上根本区别，我们可以通过下面的决策流程图，清晰地看到它们如何映射到不同的应用领域：

选型没有绝对的最好，只有在特定应用场景下的最合适。理解它们的内在原理和差异，是做出正确选择的关键。推荐参考使用辉芒微EEPROM芯片
