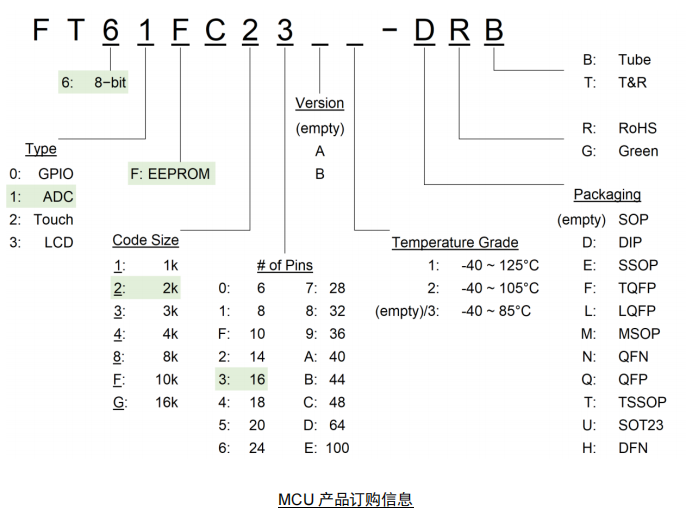

FT61EC21A-RB

FT61FC2数据手册

FT61EC21A-RB 主要特性

8−bit 基于 EEPROM 的 RISC MCU

Program: 2k x 14; RAM: 128 x 8; Data: 256 x 8

6 / 8 / 10 / 14 / 16 引脚

ADC: 真正的 10−bit 精度

7 个定时器, 4 路独立 PWM − 1 路增强型捕捉/比较/PWM(带死区控制)

2 路模拟比较器,2 路稳压器输出

低 Standby, WDT 和工作电流

POR, LVR, LVD

高 ESD, 高 EFT

低 VDD工作电压

8−bit CPU (EEPROM)

 37 条 RISC 指令: 2T or 4T

 16 MHz / 2T (VDD ≥ 2.7)

 多达 16 个引脚

Memory

 PROGRAM: 2k x 14 bit (读/写保护)

 DATA: 256 x 8 bit

 RAM: 128 x 8 bit

 8 层硬件堆栈

工作条件 (5V, 25°C)

 VDD (VPOR ≤ 2.0V) VPOR − 5.5 V

(通过 POR 自动调整，0°C 以上 ≤1.7V)

 工作温度等级 1

−

40 −

+

125 °C

 工作温度等级 2

−

40 −

+

105 °C

 工作温度等级 3

−

40 −

+ 85 °C

 低 Standby 0.8 μA

 WDT 3.2 μA

 正常模式 (16 MHz) 207 μA/mips

高可靠性

 100 万次擦写次数 (typical)

 > 20 年 / 85°C 存储 (typical)

 ESD > 4 kV, EFT > 5.5 kV

ADC (10−bit)

 真正 10−bit 精度 (≤ 1 MHz ADC 时钟)

 7 + 1 通道

 VADC−REF

 内部: 2.0, 3.0, VDD

 外部: VREF 引脚

 特殊事件触发和中断

比较器 (2 路)

 16 级可编程参考电压

稳压器输出 (2 路)

 可输出 32 档电压

PWM (Total 5)

 增强型捕捉/比较/PWM

 PWM 模式: 单 PWM，半桥，全桥

 3 对 PWM (6 个 I/O): 互补输出+死区

 单脉冲模式

 相同周期，占空比

 极性可选

PWM (3 路)

 支持 SLEEP 下运行

 独立：周期，占空比，极性

 蜂鸣器模式

Timers

 WDT (16−bit): 7−bit 后分频

 Timer0 (8−bit): 8−bit 预分频

 Timer1 (16−bit): 3-bit 预分频，带门控

 Timer2 (8−bit): 4−bit 预分频和后分频

 Timer3/4/5(12-bit): 7-bit 预分频和 8-bit 后

分频

 支持在 SLEEP 下运行

 1 or 2x {指令时钟, HIRC}, LP, T0CK,T1CK

I/O PORTS (多达 14 个 I/O)

 上拉/下拉电阻

 All I/O 源电流: 22mA (5V, 25°C)

 All I/O 漏电流: 19mA (5V, 25°C)

 8 个 I/O: 中断/唤醒

电源管理

 SLEEP

 LVR: 2.0, 2.2, 2.5, 2.8, 3.1, 3.6, 4.1 (V)

 LVD: 2.0, 2.4, 2.8, 3.0, 3.6, 4.0 (V)

系统时钟 (SysClk)

 HIRC 高速内部振荡器

 16MHz < ±2% typical (2.5−5.5V, 25°C)

 1, 2, 4, 8, 16, 32, 64 分频

 LIRC 低功耗低速内部振荡器

 32 kHz 或 256 kHz

 EC 外部时钟 (I/O 输入)

 LP / XT 晶振输入

 双速时钟启动 (HIRC 或 LIRC)

 故障保护时钟监控

集成开发环境 (IDE)

 片上调试 (OCD)，ISP

 3 个硬件断点

 软复位，暂停，单步，运行等

封装

 SOT23-6 SOP8 DIP8 MSOP10

SOP14 DIP14 SOP16 DIP16
