FTM61F281H38产品简介:
FMD(辉芒微)FT61F281H38-LRB FTMx 是 FMD 高度集成的 SoC,具有电源管理和三相预驱动器,专为高性能并发运动控制而设计,包括无传感器电机控制(BLDC 和 PMSM)。电源管理模块产生5 V电压为MCU供电。
有感或无感、方波或FOC的集成SOC
集成了MCU、LDO和高压预驱
特点:
FTM61F281H38主要特性
三相预驱供电高达36V
提供欠压保护、过温保护、直通保护
提供低成本BLDC控制芯片选型
提供高达96 MHz主频并集成硬件除法器的控制芯片选型
典型应用
电器和消费品
医疗、保健和健身
工业控制
通用逆变器、太阳能逆变器
机器人、伺服控制
FTM61F281H38产品特性
1.1
MCU 特性
8-bit CPU (EEPROM)
37条RISC指令:
2T or 4T
16 MHz/2T
(VoD > 2.7)
Memory
PROGRAM:8k x 14 bit
(读/写保护)
DATA:128 x 8 bit
(读保护)
RAM:616 x8 bit
8层硬件堆栈
扇区加密
工作条件 (5V.25°C)
VoD (VpoR ≤ 1.9V)
VPOR-5.5V
(通过 POR 自动调整,0°C 以上 ≤1.7V)
工作温度等级1
40 -*125C
工作温度等级2
40-*105°C
工作温度等级 3
40-*85°C
低 Standby
0.6 μA
WDT
1.8 pA
正常模式(16 MHz)
230 μAmips
低功耗模式 (32 kHz)
11 pA
高可靠性
100万次擦写次数(typical)
>20年/85°C 存储(typical)
ADC (12-bit)
12 bit 分辨率 (11 bit 精度 ≤ 2 MHz ADC 时钟)
30+2通道
VADC-REF
内部:
0.5,2.0,3.0, VoD
外部:
—可选
自动阈值比较和中断
PWM (Total 5 路)
4个PWM通道(同周期):独立占空比+极性
1个通道(多达2个I/O):互补输出+死区
自动故障刹车 (I/O, LVD,ADC)
单脉冲模式;蜂鸣器模式;支持SLEEP下运行
Timers
WDT (16-bit):
7-bit 后分频
Timer0 (8-bit):
8-bit 预分频
Timer1 (12-bit)
Timer2 (16-bit): 4-bit 预分频和后分频
支持在 SLEEP 下运行
LIRC,1 or 2x {指令时钟, HIRC,晶振,EC}
运算放大器
手动校准,可输出到IO/ADC
比较器((2 路)
独立和窗口比较模式,极性可选
128级可编程参考电压
输入可选:IO,7bit DAC,运放输出
通信接口
SPI,I2C,2x UART
VO PORTS(多达30个I/O)
上拉/下拉电阻,开漏
30 个 1/O 源电流: 3,6 or 18mA (5V,25°C)
30 个 I/O 灌电流: 45 or 60mA (5V, 25°℃)
8个1/O:
中断/喚醒
电源管理
SLEEP
LVR:2.0, 2.2,2.5,2.8, 3.1, 3.6,4.1V)
LVD:1.2,2.0, 2.4,2.7,3.0, 3.3,3.6,4.0 (V)
(LVD可用作极性可选的单输入比较器功能)
系统时钟(SysCIk)
HIRC高速内部振荡器(可微调)
16MHz <±1% typical (2.5V,25°C)
1, 2,4,8, 16, 32,64 分频
LIRC低功耗低速内部振荡器
32 kHz 或 256 kHz
EC 外部时钟 (I/O 输入)
LP/XT 晶振输入
双速时钟启动 (HIRC 或 LIRC)
故障保护时钟监控
其他特性(欢迎垂询)
ADC 最小分辨率为0.12mV,精度为
0.24mV,适用于电流检测
13.56MHz载波
用于锂电池的电压监控
1/2VpDLCD 偏置
集成开发环境(IDE)
片上调试(OCD),ISP,3个硬件断点
软复位,暂停,单步,跳跃等
注:功能可用性取决于封装
1.2 柵极驱动特性
特性
集成三个独立半桥栅极驱动器
特别适合三相电机应用
悬浮绝对电压:250 V
电源电压工作范围:5.0-20.0V
兼容 3.3 V/5 V /15 V 输入逻辑
驱动电流:+1.5A/-1.8A(typical)
死区时间:250 ns(typical)
集成 VCC 和 VBS 欠压保护
负瞬态电压承受能力
集成共模噪音消除电路

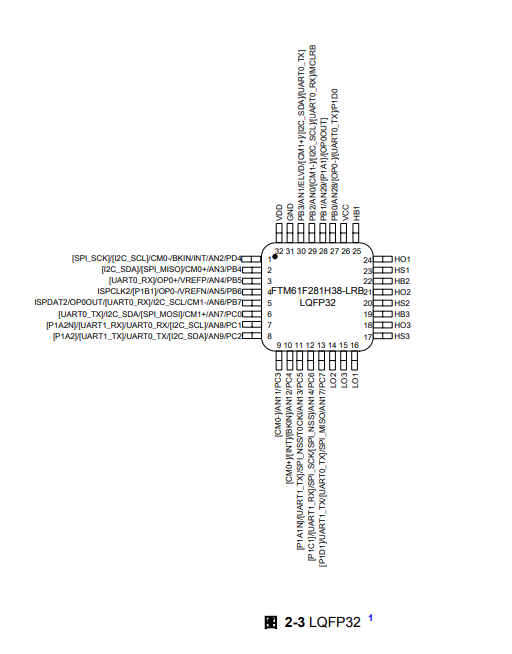

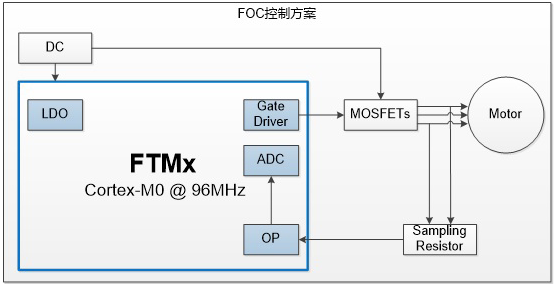

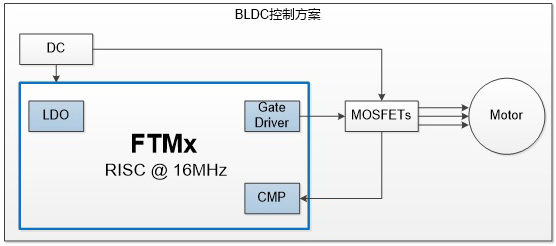

应用框图
