EEPROM芯片原理图分析详解

以下是EEPROM（Electrically Erasable Programmable Read-Only Memory）芯片的典型原理图设计及核心模块解析，适用于常见型号（如24C系列、AT24Cxx等）：

EEPROM芯片原理图设计（以I²C接口为例）

1. 基本引脚连接

2. 核心模块详解

(1) 电源与地

• VCC/GND
  典型电压范围：1.8V~5.5V（依型号而定）
  关键设计：需在VCC与GND之间并联 0.1μF去耦电容，抑制高频噪声。

(2) I²C通信接口

• SDA（串行数据线）
  需通过 4.7kΩ上拉电阻 连接至VCC，确保总线空闲时为高电平。

• SCL（串行时钟线）
  同样需4.7kΩ上拉电阻，时钟频率通常支持100kHz（标准模式）或400kHz（快速模式）。

(3) 地址配置引脚（A0/A1/A2）

• 通过接地（GND）或接VCC设置芯片I²C地址：
  7位地址 = 1010(A2)(A1)(A0)
  示例：若A2/A1/A0均接地，地址为 0x50（写入）或 0x51（读取）。

• 设计注意：多片EEPROM并联时，需通过不同地址引脚配置区分设备。

(4) 写保护引脚（WP）

• WP接GND：允许读写操作（默认模式）

• WP接VCC：禁止写入，仅允许读取（数据保护模式）

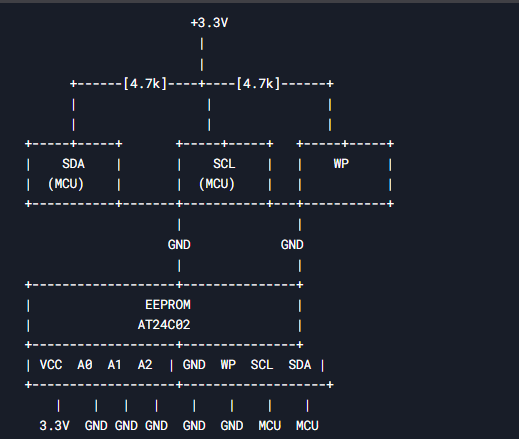

3. 完整原理图示例

4. 关键设计注意事项

1. 上拉电阻选择

   • 阻值范围：1kΩ~10kΩ（根据总线负载调整）

   • 高速模式（>400kHz）建议使用更低阻值（如2.2kΩ）

2. 多设备级联

3. EEPROM1: A0=GND, A1=GND, A2=GND → 地址0x50

4. EEPROM2: A0=VCC, A1=GND, A2=GND → 地址0x52

5. PCB布局

   • SDA/SCL走线尽量短，避免平行走线以减少串扰

   • 地平面完整，降低电磁干扰（EMI）

6. ESD防护

   • 在SDA/SCL线上添加TVS二极管（如SMAJ5.0A），防止静电损坏

5. 典型应用电路

• 与MCU连接（以STM32为例）：

•


• 代码操作：通过I²C协议发送设备地址+读写命令，控制页写入/字节读取。

总结

EEPROM原理图设计需重点关注 接口匹配、地址配置 和 信号完整性。通过合理配置上拉电阻、地址引脚和写保护功能，可实现稳定可靠的非易失性数据存储。对于高可靠性场景，建议增加硬件写保护开关或软件防误写机制。
