EN29LV320CB-70TIP2Y Flash Parallel NOR芯片介绍:
EN29LV320C (2Y) 32 Megabit (4096K x 8-bit / 2048K x 16-bit) Flash Memory Boot Sector Flash Memory, CMOS 3.0 Volt-only
特征
单电源操作
-全电压范围:2.7至3.6伏读数写入操作
高性能
-访问时间快至70 ns
低功耗(典型值为5MHz)
-9mA典型有效读取电流
-20mA典型编程/擦除电流
-小于1电流处于待机或自动状态休眠模式
灵活的部门架构:
-8个8K字节扇区,63个64k字节部门
-8-KB扇区用于顶部或底部引导
-行业组保护:
硬件锁定扇区以防止在单个内存中执行编程或擦除操作部门
此外,临时部门不受保护允许对以前锁定的代码进行更改部门
安全的硅行业
-为代码或数据提供128个单词的区域它可以被永久保护。
-一旦该部门受到保护,就被禁止再次在扇区内编程或擦除。
JEDEC标准兼容
标准数据#轮询和切换位
特色
擦除挂起/恢复模式:
在以下期间阅读并编程另一个部门擦除挂起模式
支持JEDEC通用闪存接口
(CFI)。
低Vcc写抑制<2.5V
最低100K编程/擦除耐久性循环
RESET#硬件复位引脚
-将设备重置为读取的硬件方法模式
WP#/ACC输入引脚
-写保护(WP#)功能允许
保护最外层的两个引导扇区,
无论部门保护状态如何
-加速(ACC)功能提供
加速程序时间
程序包选项
-48针TSOP(1型)
-48球6mm x 8mm TFBGA
工业温度范围
高性能编程/擦除速度
-文字编程时间:典型值为15µs
-扇区擦除时间:典型100ms
-芯片擦除时间:通常为8秒
一般说明
该设备是一个32兆位、电可擦除、读/写非易失性闪存,组织如下4194304个字节或2.097152个字。任何字通常都可以在15µs内编程。设备具有3.0V电压读写操作,访问时间快至70ns,消除了在高性能微处理器系统中需要WAIT状态。该设备具有单独的输出启用(OE#)、芯片启用(CE#)和写入启用(WE#)控制,这消除了总线争用问题。该设备设计为允许单扇区或全扇区芯片擦除操作,其中每个扇区都可以单独保护,防止编程/擦除操作或暂时不受保护的擦除或编程。该设备可以维持至少每个扇区有100K的编程/擦除周期

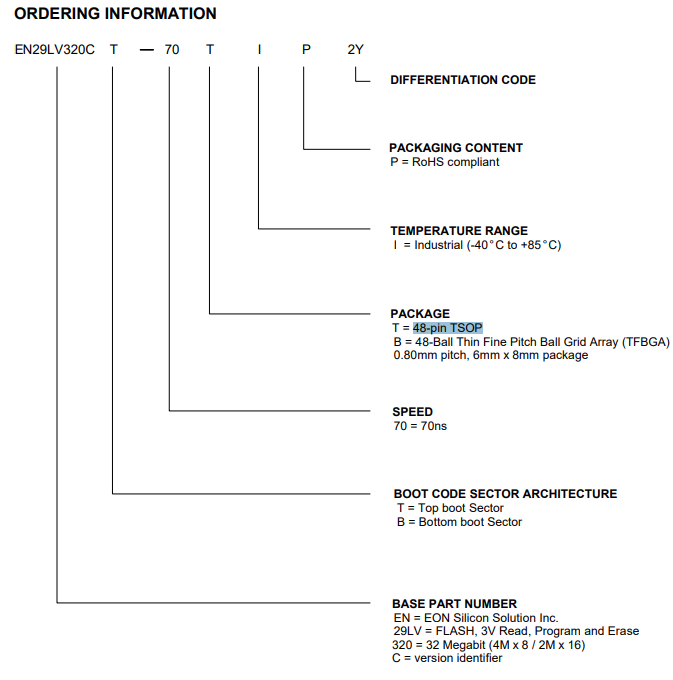

B = Bottom boot Sector
