VEN25QX128A (2XC) 128 Megabit 3V Serial Flash Memory with 4Kbyte Uniform Sector EFST
ESMT(晶豪科技)VEN25QX128A-104HIP2XC Flash串行闪存芯片特征:
产品特性
单电源供电工作
全电压范围:2.7V-3.6V
串行接口架构
兼容 SPI 协议:支持 0 模式和 3 模式
128 兆位串行闪存
总容量:128 兆位 / 16384 千字节,共 65535 页
可编程页容量:每页 256 字节
支持标准、双路或四路 SPI 模式
标准 SPI:时钟线、片选低有效、数据输入、数据输出
双路 SPI:时钟线、片选低有效、双向数据 0、双向数据 1
四路 SPI:时钟线、片选低有效、双向数据 0、双向数据 1、双向数据 2、双向数据 3
默认四路使能位 = 1(四路模式使能),写保护低有效、保持低有效功能禁用
高性能
全电压范围适配
单 / 双 / 四路输入输出快速读取模式下,时钟速率可达 104 兆赫兹
支持串行闪存可发现参数(SFDP)签名功能
低功耗
典型工作电流:6 毫安
典型待机电流:1 微安
统一扇区架构
4096 个扇区,每扇区 4 千字节
512 个块,每块 32 千字节
256 个块,每块 64 千字节
任意扇区或块均可独立擦除
软硬件特性
软硬件写保护
可通过软件对存储器的全部或部分区域进行写保护
软硬件复位
高性能编程 / 擦除速度
页编程时间:典型值 0.5 毫秒
扇区擦除时间:典型值 40 毫秒
半块擦除时间:典型值 200 毫秒
块擦除时间:典型值 300 毫秒
整片擦除时间:典型值 60 秒
易失性状态寄存器位
可锁定的 3 个 512 字节一次性可编程安全扇区
写挂起与恢复功能
支持带回绕的突发读取(8/16/32/64 字节)
空白检测位
读取唯一标识码功能
最低 10 万次擦写耐久周期
数据保存时间 20 年

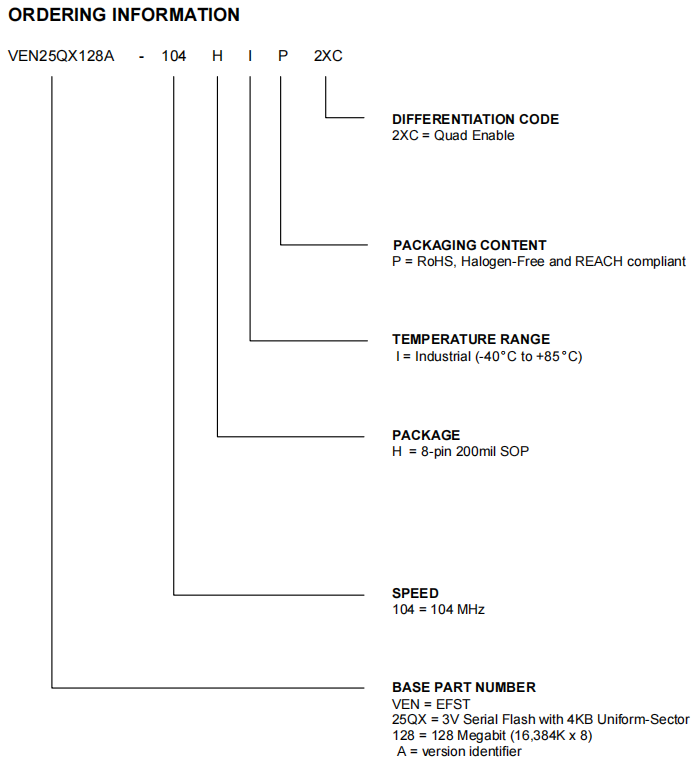

封装型号:
H = 8-pin 200mil SOP
所有无铅封装均符合有害物质限制、无卤素及化学品注册、评估、授权和限制法规要求
工业级温度范围:-40℃ ~ 85℃
VEN25QX128A-104HIP2XC Flash串行闪存芯片一般说明
VEN25QX128A (2XC)为一款 128 兆位(16384 千字节)串行闪存,搭载先进的写保护机制。
VEN25QX128A (2XC)可通过标准串行外设接口(SPI)引脚,支持单比特和四比特串行输入输出指令,相关引脚包括:串行时钟、片选、串行双向数据 0(数据输入)、双向数据 1(数据输出)、双向数据 2(写保护低有效)以及双向数据 3(保持低有效 / 复位低有效)。通过页编程指令,本器件可实现 1 至 256 字节的单次编程操作。
同时,器件配备了高可靠性的独立块保护方案,能够有效防止单个存储块遭受误操作或恶意的编程、擦除行为。凭借存储块的独立保护与解除保护功能,系统可仅对指定存储块解除保护以修改其内容,而存储器阵列中其余存储块则保持安全保护状态。这一特性在诸多应用场景中具备实用价值:例如基于子例程或模块对程序代码进行补丁修复、版本升级的场景,或是需要修改数据存储段,且需避免程序代码段遭受误修改风险的场景。
VEN25QX128A (2XC)支持单次单扇区 / 单块擦除,也可执行整片擦除操作,还可配置为软件保护模式,对存储器的部分区域进行保护。器件的每个扇区或存储块,均能承受至少 10 万次编程 / 擦除循环。

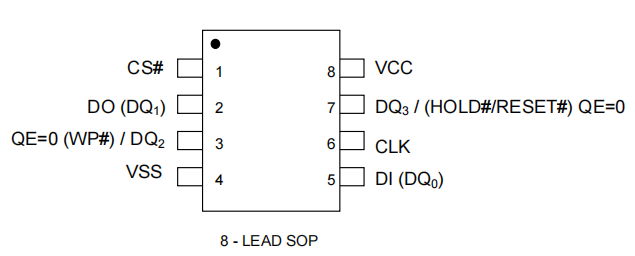

连接示意图(俯视图)

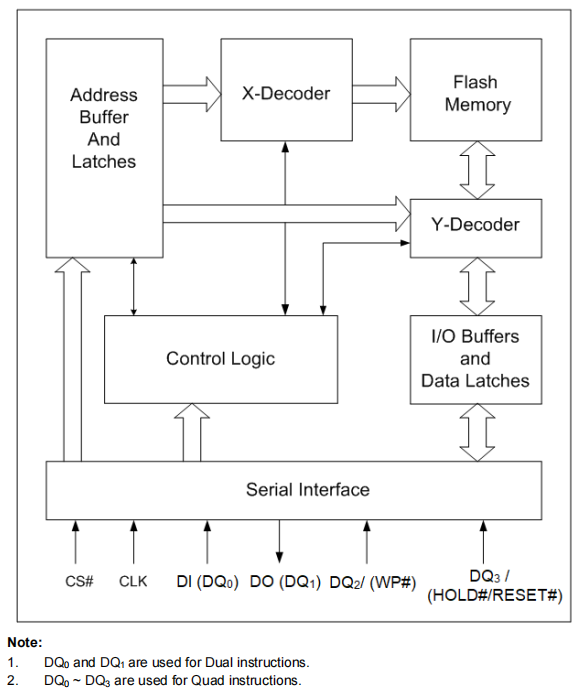

框图
