NAND Flash

晶豪科技股份有限公司（Elite Semiconductor Memory Technology Inc., ESMT）是一家于1998年6月由赵瑚博士创立的专业IC设计公司，总部位于台湾新竹科学工业园区。 台湾晶豪公司于2002年3月在台湾证券交易所挂牌上市，股票代码3006。其主要业务包含IC产品的研究、开发、制造、销售及相关技术服务。晶豪科技的主要产品包括特定型DRAM、闪存（NOR/NAND Flash）、模拟与混合信号IC（包括音讯转换器（ADC/DAC）、D类音频放大器（Class D Amplifier）、电源管理IC及无线系统IC等）及系统级封装解决方案。

晶豪科技 (ESMT) 提供一系列高效能、高可靠性的SPI NAND Flash 快閃記憶體，專為需要高度資料完整性與耐久度的應用而設計。

晶豪科技 (ESMT)的產品組合專注於 SLC Parallel NAND 和 SLC SPI NAND，提供卓越的讀寫壽命(Endurance) 與資料保存 (Retention) 能力。相較於一般消費型 NAND，ESMT 的 NAND Flash 解決方案更能滿足網通設備、工業控制及高階消費性電子對於可靠開機與資料儲存的嚴苛標準。

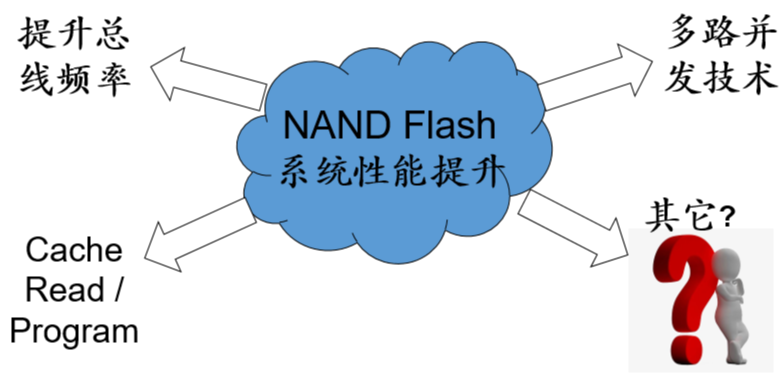

NAND Flash 存储解决方案优势：

优化的系统整合性

我们的 NAND 产品内置 ECC（错误修正码）功能，有效提升数据传输的可靠性。同时，为帮助客户有效缩小产品体积并优化系统性能，晶豪科技支持将 DRAM 整合为多芯片模组封装（MCP）。

晶豪科技（ESMT）NAND Flash 产品组合优势：

高可靠性 SLC 颗粒：

提供卓越的读写寿命与数据保存能力，适用于频繁存取与关键数据存储。

多元的接口规格：

支持 SLC SPI NAND 及并行 NAND 接口，确保与主流平台的兼容性。

强化的数据完整性：

内置 ECC 功能，确保数据在传输与存储过程中的准确性与可靠性。

灵活的 KGD 方案：

支持 KGD 方案，为空间受限的设备提供优化的设计灵活性。

内存大小及电压：

产品涵盖 1G 至 16G 容量，提供 1.8V/3.3V 电压

深圳市微效电子有限公司作为ESMT晶豪科技股份有限公司SPI NAND Flash芯片一级代理商，代理的存储芯片产品包含：DRAM、NOR Flash、NAND Flash、PSRAM、MCP、Audio、ePOP等内存芯片等提供一站式电子元器件采购、技术及服务支持，让客户享受到高性价比的电子元件，还能得到一定的产品附加值，大量现货，保证原装正品！电话：13423842368 唐先生(微信同号)

NAND Flash是什么

NAND Flash是一种非易失性存储器，断电后仍能保存数据，广泛应用于嵌入式设备、数码相机、U盘、固态硬盘（SSD）等领域。其核心存储单元是浮栅晶体管（Floating Gate Transistor），通过控制浮栅上的电荷量来表示数据状态。

基本结构 多个存储单元串联形成NAND存储串（通常8~32个单元），以提高密度和降低成本。根据每个单元存储的比特数不同，可分为SLC（1bit）、MLC（2bit）、TLC（3bit）、QLC（4bit），比特数越多，容量密度越高，但可靠性和寿命下降。 此外，制程从2D平面发展到3D堆叠，3D NAND通过垂直堆叠单元显著提升容量和降低成本。

NAND Flash的主要特点包括：

高存储密度：NAND Flash的单元密度较高，能够提供更大的存储容量。

快速写入和擦除：相比NOR Flash，NAND Flash的写入和擦除速度更快，适合频繁的数据更新。

低成本：由于生产工艺简单，NAND Flash的单位存储成本较低。

以块为单位擦除：数据的擦除操作以块为单位进行，而读写操作以页为单位。

nand flash工作原理：

写入（编程）：施加高电压，通过F-N隧穿效应将电子注入浮栅，改变阈值电压，表示不同数据状态。

擦除：块擦除方式，施加反向电压移除浮栅电子，恢复初始状态。

读取：检测浮栅电荷状态，判断晶体管导通与否，从而读取数据。

NAND Flash的接口主要包括以下几种：

ONFI（开放式NAND闪存接口）：这是一个标准化的接口，旨在统一不同厂商的NAND闪存引脚定义。

Toggle标准：另一种广泛使用的接口标准，具有较高的传输速度。

SDR（单数据速率）：传统的NAND接口，使用上升沿或下降沿来触发数据传输。

DDR（双数据速率）：支持在时钟的上升沿和下降沿传输数据，提供更高的带宽。

NV-DDR：包括NV-DDR2、NV-DDR3和NV-LPDDR4等不同类型，适用于不同的应用场景。

NAND Flash常见NAND Flash引脚的功能说明：

I/O0 ~ I/O7：用于输入地址、数据或命令，同时也用于输出数据。这些引脚是多路复用的，既可以传输数据，也可以传输地址或命令。

CLE (Command Latch Enable)：命令锁存使能。在输入命令之前，需要将 CLE 置为高电平以通知 NAND Flash 接收命令。

ALE (Address Latch Enable)：地址锁存使能。在输入地址之前，需要将 ALE 置为高电平以通知 NAND Flash 接收地址。

CE# (Chip Enable)：芯片使能。在操作 NAND Flash 之前，必须将 CE# 置为低电平以选中芯片。

RE# (Read Enable)：读使能。在读取数据之前，需要将 RE# 置为低电平以启动读取操作。

WE# (Write Enable)：写使能。在写入数据之前，需要将 WE# 置为低电平以启动写入操作。

WP# (Write Protect)：写保护。用于防止数据被意外擦除或写入。

R/B# (Ready/Busy)：就绪/忙信号。用于指示 NAND Flash 的状态，低电平表示忙，高电平表示就绪。

Vcc：电源引脚，为 NAND Flash 提供工作电压。

Vss：接地引脚，提供电路的参考地。

N.C (Non-Connection)：未连接引脚，通常用于保留或未定义功能。

NAND Flash闪存芯片型号：

SLC NAND Flash闪存芯片型号：
