DRAM Memory

动态随机存取存储器 dram定义：

动态随机存取存储器（Dynamic Random Access Memory，DRAM）是一种半导体存储器，主要用于计算机的主存储器。其工作原理是利用电容内存储电荷的多少来表示一个二进制比特（bit）是1还是0。

ESMT(晶豪科技)是特种 DRAM（Specialty DRAM）供应商，专注于提供高稳定性、高性能的存储器解决方案。

我们拥有业内最完整的特种 DRAM 产品组合，覆盖从传统 SDRAM 到主流 DDR/LPDDR I/II/III/IV，以及专为移动与低功耗设备设计的 PSRAM。

我们的 DRAM 产品线凭借出色的可靠性与兼容性，广泛应用于消费电子、工业控制、网络通信设备、PC 外设等领域，是各类电子设备实现高效运行的关键元器件。

先进封装与整合方案（KGD & MCP）

为满足系统级封装（SiP）对高密度、小体积的设计需求，晶豪科技已成功开发全系列 DRAM 产品的良品晶粒（KnownGoodDie, KGD），并具备将 DRAM 与 Flash 整合在单一封装内的 ** 多芯片模组（MCP）** 解决方案。

我们提供完整的技术文档与支持服务，帮助客户简化设计流程、加快产品上市速度。

ESMT DRAM 产品组合优势

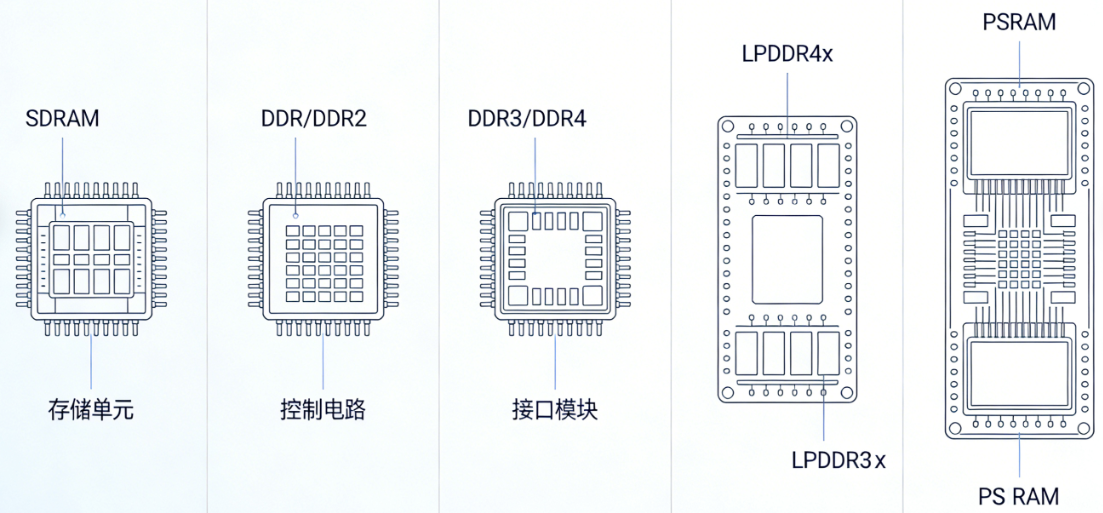

完整的产品规格提供从 SDRAM、DDR/DDR2/DDR3/DDR4、LPDDR/LPDDR2/LPDDR3/LPDDR4x 到 PSRAM 的多样化选择，满足不同应用的性能需求。

卓越的性能与可靠性经过严苛生产与验证，确保在工业、网通等复杂环境下稳定运行。

灵活的 KGD 方案支持 KGD 方案设计、研发服务，提供高度集成的灵活性，完美适配 SiP 设计。

广泛的应用支持覆盖消费电子、网通及 PC 外设领域，提供设计、技术咨询服务及极具成本效益的配置方案。

SDRAM相关的产品系列如下所示：

DRAM SDRAM芯片

DRAM DDR SDRAM芯片产品列表：

DDRII SDRAM 型号规格总表

DDRIII SDRAM 型号规格总表

DRAM DDR4 SDRAM

DRAM LPSDR SDRAM

DRAM LPDDR SDRAM

DRAM LPDDR2 SDRAM

DRAM LPDDR3 SDRAM

DRAM LPDDR4x SDRAM

深圳市微效电子有限公司作为ESMT晶豪科技股份有限公司一级代理商，代理的存储芯片产品包含：DRAM、SDRAM、NOR Flash、NAND Flash、PSRAM、MCP、Audio、ePOP、DDR/DDR2/DDR3/DDR4、LPDDR/LPDDR2/LPDDR3/LPDDR4x 到 PSRAM等内存芯片等提供一站式电子元器件采购、技术及服务支持，让客户享受到高性价比的电子元件，还能得到一定的产品附加值，大量现货，保证原装正品！电话：13423842368 唐先生(微信同号)

动态随机存取存储器（dram）工作原理：

（一）存储单元结构

DRAM（动态随机存取存储器）存储单元是构成内存芯片的基础单元，采用“一个晶体管+一个电容”的极简架构实现数据存储。其中，电容作为核心存储载体，通过电荷的有无来表征二进制数据“1”和“0”：当电容充电至预设电压阈值时，对应存储数据“1”；当电容放电至阈值以下时，则对应存储数据“0”。与电容相连的晶体管承担开关功能，受行选通信号（Row Address Strobe, RAS）和列选通信号（Column Address Strobe, CAS）协同控制，用于切换电容与数据总线的通断状态，进而实现数据的读取与写入操作。

（二）读写操作流程

1. 读取操作

当处理器发起内存读取请求时，包含行地址与列地址的地址信号会通过地址总线传输至DRAM主存芯片。首先，行地址被送入行译码器，行译码器根据该地址选通对应的存储单元行，同时打开该行所有晶体管，使该行所有存储单元的电容与位线建立连通。此时，电容上的电荷状态会传输至位线，由于电荷信号微弱，需通过灵敏放大器对其进行检测、放大并锁存。随后，列地址被送入列译码器，列译码器根据列地址从已选通的行中筛选出目标列，最终将放大锁存后的数据通过数据总线反馈至处理器，完成读取操作。

2. 写入操作

写入操作与读取操作流程相反：处理器先将待写入的数据通过数据总线传输至DRAM芯片，同时发送包含目标行地址和列地址的地址信号。首先，行地址触发行译码器选通对应行的存储单元，打开该行晶体管；随后，列地址通过列译码器选中特定列的存储单元，写入驱动器将数据信号转换为对应电荷，注入选中的存储单元电容中，改变电容的电荷状态，从而完成数据的写入。

（三）刷新机制

由于DRAM存储单元中的电容存在固有漏电特性，存储的电荷会随时间逐渐衰减，若不进行干预，最终会导致存储数据丢失。为保障数据的完整性和稳定性，DRAM必须定期执行刷新操作。刷新过程的核心是按行对存储单元依次执行“读取-重写”操作：利用电容电荷的短暂维持特性，在电荷未衰减至阈值以下前，通过读取操作检测电荷状态，再通过重写操作恢复电容的原始电荷水平，实现数据的长效保存。整个刷新过程由DRAM控制器统一调度，按照固定时间间隔对所有存储单元行进行遍历刷新，确保所有数据始终保持有效。

优缺点

与静态随机存取存储器（SRAM）相比，DRAM的结构更简单，每个比特只需一个电容和一个晶体管，而SRAM则需要六个晶体管。因此，DRAM具有更高的密度和更低的成本，但其访问速度较慢，耗电量较大。

应用

DRAM芯片广泛应用于计算机的主存储器，因为其性价比高且扩展性好。例如，个人电脑主机板通常使用1GB以上的DDR-SDRAM，这是一种改良型的DRAM。

发展

随着技术的发展，DRAM也经历了多次改进，如同步动态随机存取存储器（SDRAM）和双倍数据速率（DDR）SDRAM。这些改进大幅提高了时钟频率，降低了每比特成本，并减少了组件的整体尺寸。

总结

DRAM芯片是一种高密度、低成本的存储器，广泛应用于计算机的主存储器。尽管其访问速度较慢且耗电量较大，但其简单的结构和高性价比使其成为计算机存储器的主要选择。
